Inicio Proyecto DIY de automatización utilizando Arduino UNO y Ethernet Shield (4 / 4 paso)

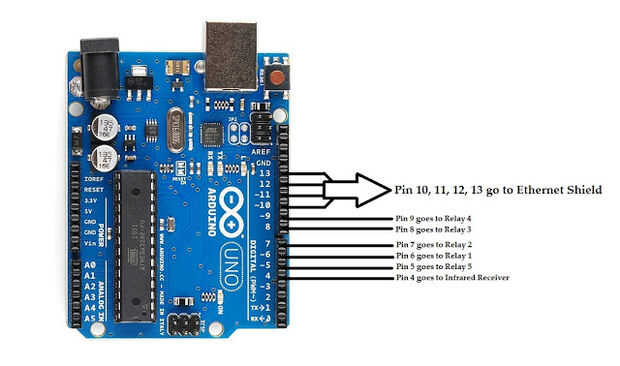

Paso 4: Circuito diagrama y conexión de configuración:

Para el módulo de relés solo puede dar 5V directamente con la placa de arduino uno pero si el número de relés aumentó luego, s difícil para la placa arduino entregar una corriente suficiente. Si tienes múltiples relés así las potencia con fuente de alimentación externa.

Conectar tu escudo de ethernet al router y poner la IP dirección en la barra de búsqueda y usted verá una ventana como este así disfrutar y controlar su electrodoméstico usando su teléfono móvil portátil...

Bacalao de la fuente
