Inmersión cocina controlada por Arduino (9 / 13 paso)

Paso 9: Montaje de abajo del regulador (parte 4)

Enchufe el escudo SainSmart LCD/Keypad en el Arduino Uno asegurándose de que todos los pernos queden bien encajados. Conectar el Arduino al ordenador por puerto serie USB y compilar y descargar el código adjunto en el dispositivo. Si quieres que el dispositivo predeterminado para Celsius operación, simplemente cambiar la variable "iTempMode" de "Fahrenheit" a "C" antes de compilar. Tenga en cuenta que es posible cambiar entre Fahrenheit y celsius operación mosca (vea el paso 10).

Utilice el tornillo pequeño en la esquina superior izquierda de la pantalla SainSmart LCD/teclado para ajustar el brillo de la pantalla según sea necesario. Desenchufe el Arduino, cierre hacia abajo. Retire el Arduino Uno el escudo de SainSmart LCD/teclado.

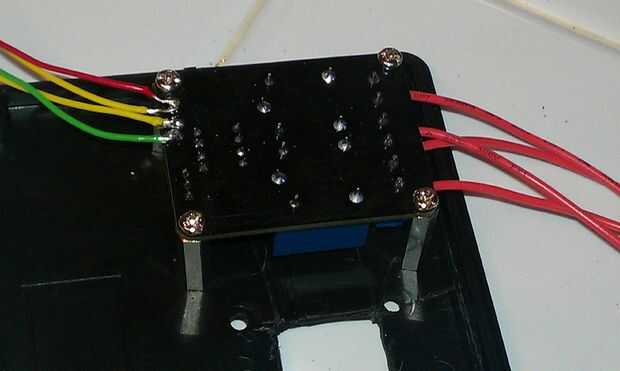

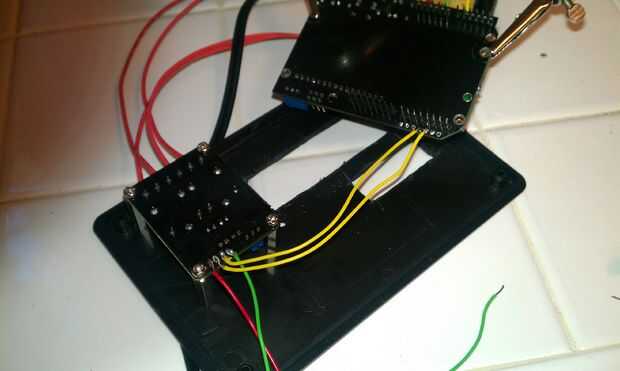

Corte/taladro los agujeros en la placa frontal y sujetar la pantalla SainSmart LCD/teclado y protector de SainSmart SSR a la placa frontal con tornillos.

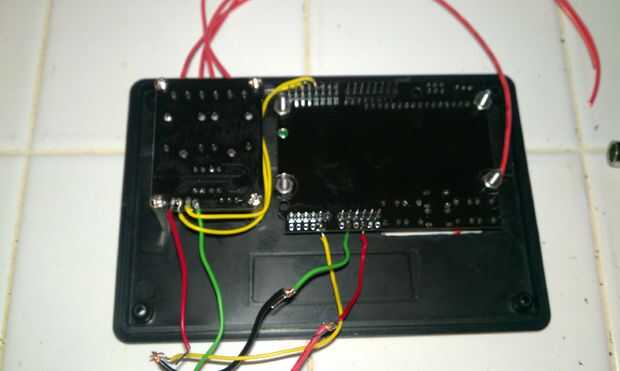

Juntar el cable del sensor de temperatura del rojo, el cable de 5v de la pantalla SainSmart LCD/teclado y el cable Vss + 5v desde la SSR SainSmart y soldarlos, protegiéndolas con tubería del encogimiento. Lo mismo para el cable del sensor de temperatura negro y los dos cables de tierra. Conecte el alambre verde del sensor de temperatura con el cable de puerto analógico 1.

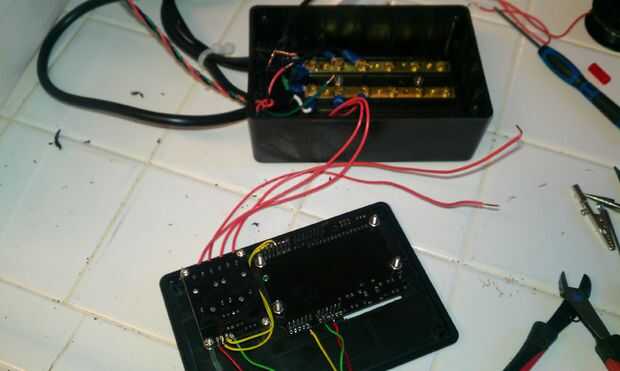

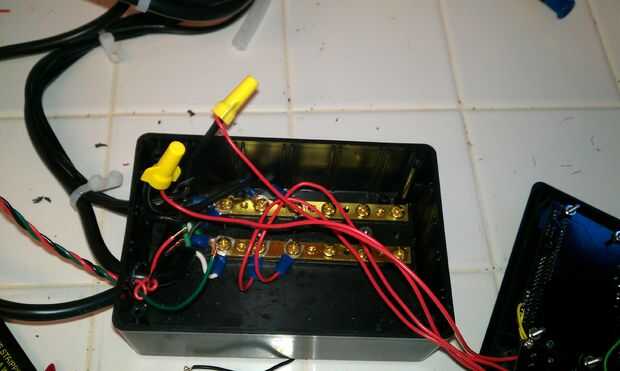

Fije un cable de un relé a un cable de uno de los elementos de calefacción utilizando conectores terminales tornillo.  Repita esto para las restantes SSR y elemento de calefacción. Luego fije los cables restantes de cada SSR individualmente a un cable que viene del bloque de terminales.

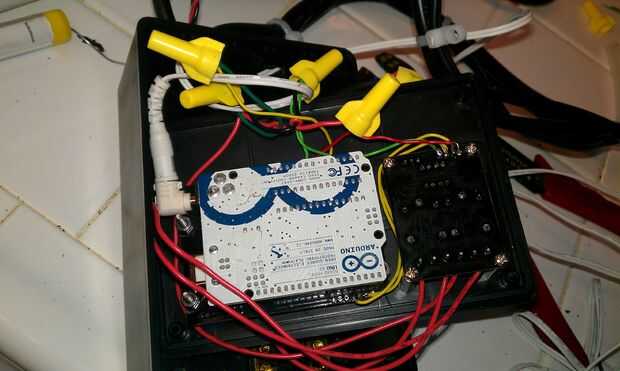

Enchufe en el Arduino Uno para la pantalla SainSmart LCD/teclado.  En vez de tratar de incorporar una fuente de alimentación de 9 voltios separado, decidí usar una fuente de alimentación sin receta comprada en RadioShack™.  Me trajo este conector el orificio en el lado de la caja del proyecto y había enchufado a la Arduino Uno. La desventaja de este arreglo tiene dos tomas de corriente para funcionar la cocina. La ventaja es que todavía puede jugar con el controlador (y comprobar sus conexiones incluyendo el sensor de temperatura) sin necesidad de alimentación de pared aplicado a los elementos de calefacción.

Por último, fijar la placa frontal a la caja del proyecto. Puede conectar la fuente de alimentación de 9 voltios y se debe ver el dispositivo arrancar y leer que el valor predeterminado establecido temperatura (130° F) y la temperatura (temperatura ambiente). Si llena la bañera con agua caliente, la temperatura se eleva.
