Inmersión cocina controlada por Arduino (10 / 13 paso)

Paso 10: Operaciones básicas

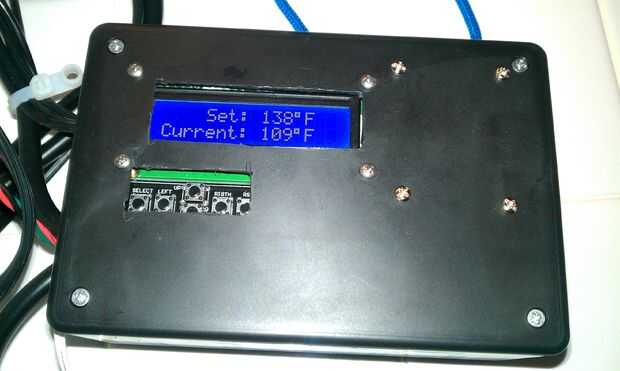

Para subir o bajar la temperatura, uso el 'Arriba' y 'Abajo' llaves, respetuosamente. Después de ajustar la temperatura deseada, utilice la tecla 'Select' para configurar la nueva temperatura de "Set". El SSRs deben hacer clic en respuesta a cambios en los versos de temperatura la temperatura actual.  Si algo funciona en grados centígrados, utilice la tecla de 'Izquierda' para que aparezca un menú de opciones. Utilice el 'arriba' y teclas de 'Abajo' para seleccionar entre los modos y la tecla 'Select' para activar su opción.  Para el futuro, voy a añadir un reloj y las funciones de reloj también será un submenú por este método. La clave de 'Primera' reiniciará el dispositivo y la clave de la 'Derecha' se ignora actualmente.

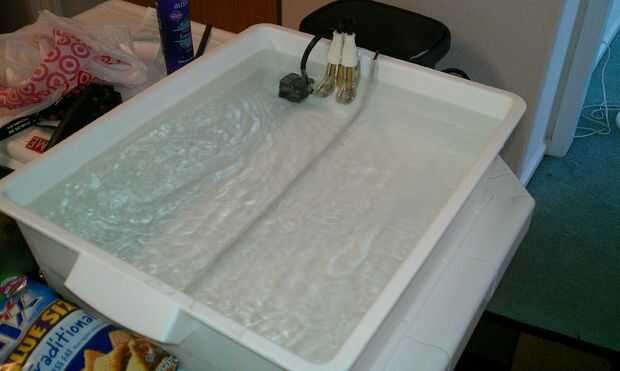

Recomiendo tomar los circuitos Arduino/SainSmart para una prueba de manejo antes de conectar a la alimentación de 120v. Simplemente llene la bañera con agua caliente. Enchufe la fuente de alimentación de 9v de Arduino. La pantalla LCD debe venir para arriba con un mensaje de "Inicio..." y finalmente mostrar la "Cocina de inmersión" y un número de versión de software. Durante la fase de arranque, el software es crear una instancia de una matriz que se utiliza para realizar el suavizado de la señal de temperatura. Después de unos segundos, el valor predeterminado de temperatura (130° F) y debe mostrar la temperatura actual.  La temperatura puede variar significativamente para los primeros segundos el sensor llega a la temperatura real pero debe instalarse. Usé un termómetro analógico de cocina en el agua para verificar la exactitud de mis lecturas del sensor de temperatura.  Como subir o bajar la temperatura, debe oír el clic de SSRs.  Además, usted debe comprobar la continuidad de los relés con un multímetro para asegurarse de los SSRs están trabajando correctamente.  También utilizo un multímetro para comprobar todas mis conexiones de 120v para asegurarse no haya cortocircuitos.  Una vez que se aseguró que todas las conexiones eléctricas son correctas, puede conectar el circuito de 120 v a la red.
