Paso 4: Sensor temperatura conjunto
Primero medir los cables de conexión que se utilizará para el sensor. El sensor se sentará en el piso de la cocina de la inmersión en el extremo opuesto de los elementos de calefacción. Hice esto para asegurarse de que estaba obteniendo una temperatura de toda el agua, no sólo el agua inmediatamente los elementos de calefacción. Necesita tres hilos de alambre lo suficiente para atravesar el piso y la pared de la bañera y otra tres pies para llegar a la caja de control. Utilicé colores de cables que tengas un terreno, 5 voltios y cable sensor.

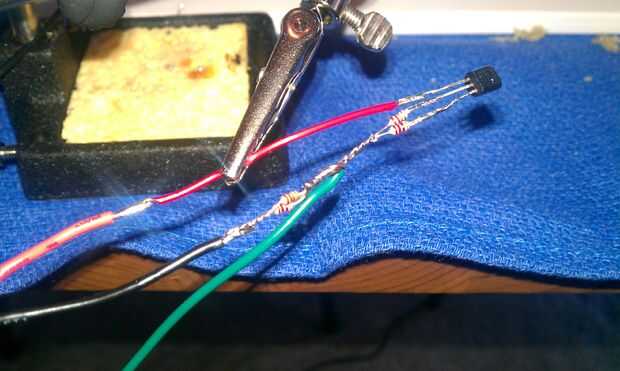

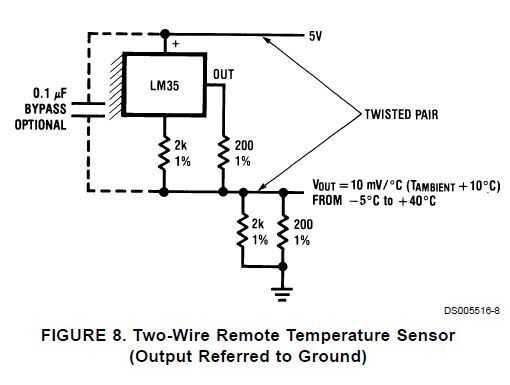

Comience soldando una señal de extensión a la + terminal VS del sensor. A continuación le Solde un resistor de ¦ de 200â a la terminal central (Vout). Luego soldar un 2Kâ ¦ resistor a tierra al terminal Gnd del sensor. Mi RadioShack™ local no tenía resistencias de ¦ ¦ o 2Kâ 200â usé 220â y 2.2Kâ ¦ resistencias. A continuación me torcí los extremos sueltos de las resistencias juntas. Entonces tomé un 220â y 2.2Kâ ¦ resistencia y torcidos los extremos juntos en ambos extremos, esencialmente colocándolos en paralelo como en la figura 8 arriba. Añadir un cable de señal y tuerza un extremo de las resistencias paralelas a los extremos torcidos de las resistencias viene del sensor LM35. Aplicar soldadura a esta conexión. Por último, soldar un cable a tierra para el extremo restante de trenzado de las resistencias en paralelo.

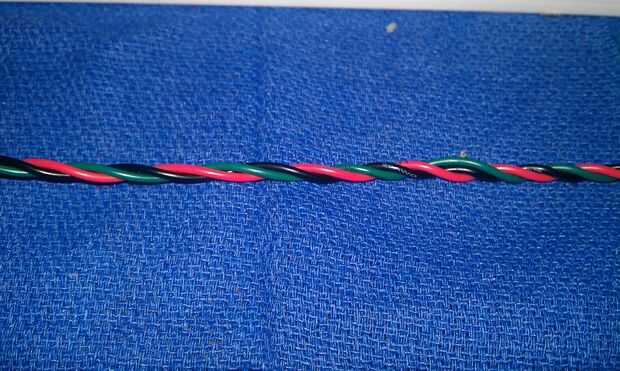

A continuación la trenza los hilos así que usted podrá fácilmente la ruta el cable y el sensor a través del tubo que se convertirá en el canal del sensor de temperatura a prueba de agua en el fondo de la olla.

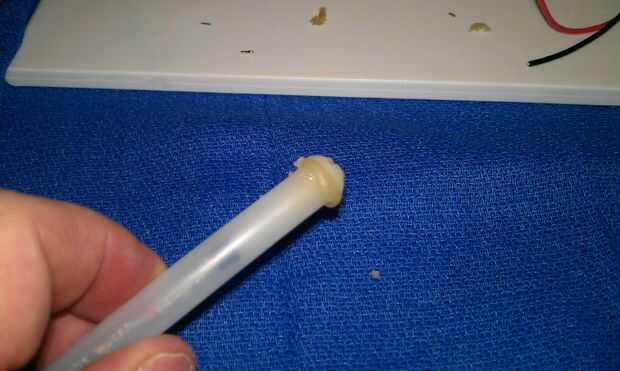

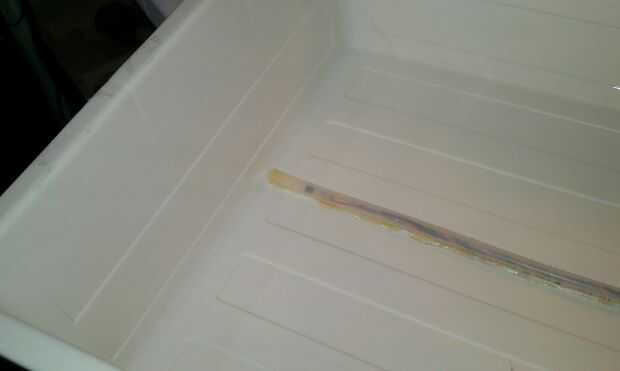

A continuación construir-a prueba de agua del canal del sensor de temperatura. Primero, use la pistola de pegamento caliente para pegar el nylon tornillo en el tubo de nylon. Luego pegar el tubo a lo largo del centro de la planta y por el lado de la bañera.

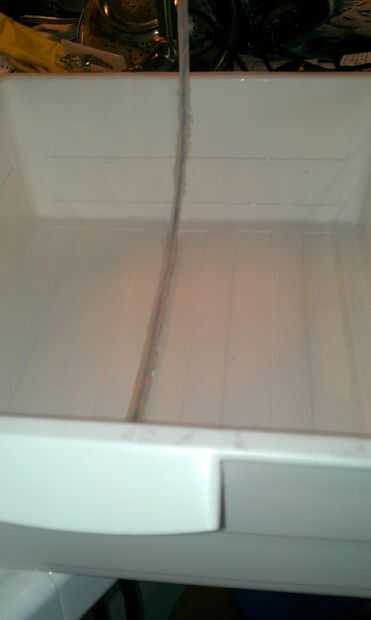

Usted debería poder easliy hilo tu sensor de temperatura en el canal a prueba de agua como muestra en las fotos anteriores. Ajuste el canal de agua firmemente en el borde superior de la tina.
