Inmersión cocina controlada por Arduino (5 / 13 paso)

Paso 5: Subconjunto de elementos de calor

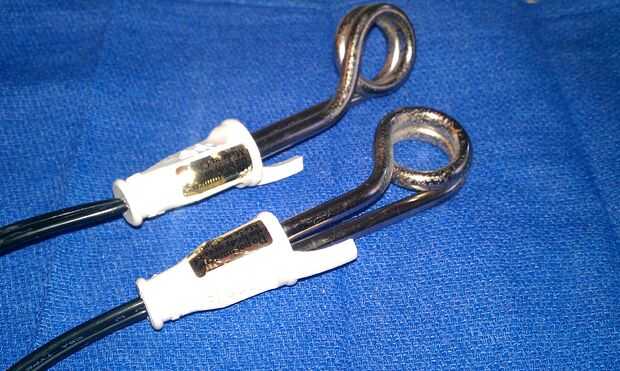

a continuación, construimos las resistencias. Fui con dos elementos, aunque elementos adicionales podrían añadirse y permitiría que el agua llegue a temperatura más rápido. Los elementos calefactores se pueden comprar en casi cualquier tienda de hardware o cocina. Es sumergibles y se suelen utilizar para calentar agua en una taza de café o té.  Cada elemento está valorada en 300 vatios. Utilizando la ecuación A = W/V, cada electrodo extraerá aproximadamente 2 amperios, dentro de los 10 Amperaje de nuestros relés de estado sólidos (SSR). Es de destacar que al principio intentó usar el amplificador SainSmart 2 SSR pero queman como los amperios que son un poco más de 2 amperios.

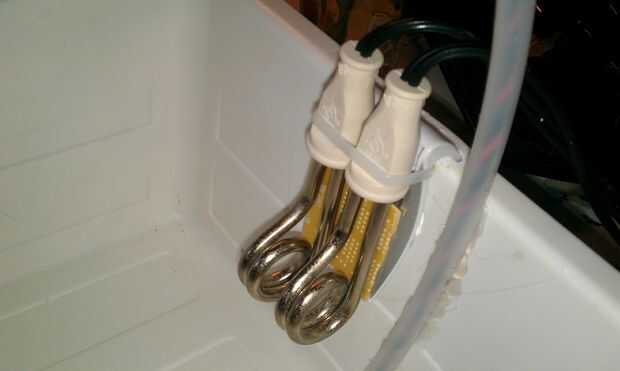

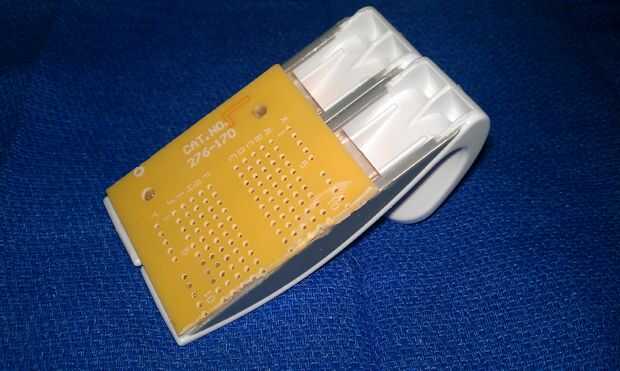

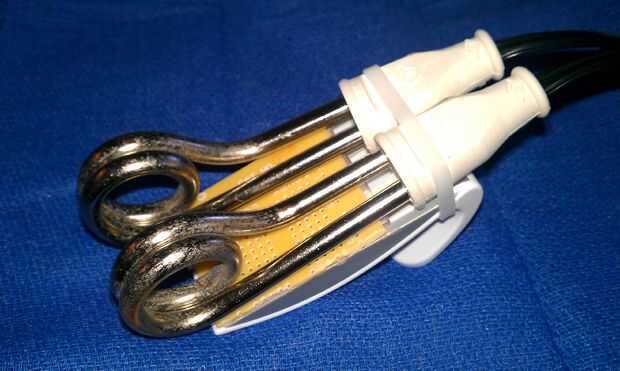

Las resistencias deben ser montados de manera que no Contacta con el lado de la bañera y fundirlo. Para hacer esto, encontré un par de duros ganchos de plástico que compensaría a los elementos.  Yo les pegan y luego pegado un pedazo de placa para proporcionar protección adicional contra la fusión. Entonces yo había asegurada las resistencias a ellos usando un lazo de alambre. Esto se muestra en las fotos.

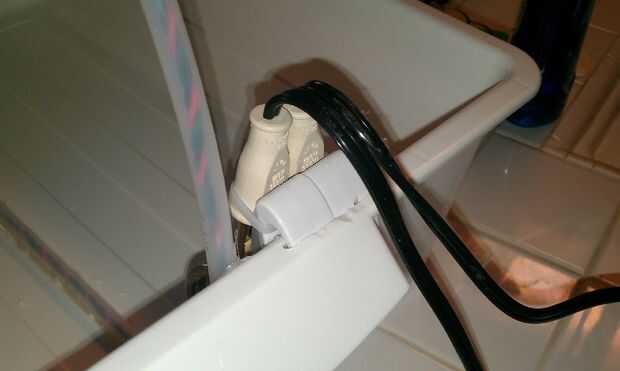

Finalmente, utiliza mi herramienta Dremel para cortar una ranura en el canto lateral de la bañera e inserta el perchas al revés en la ranura para instalar las resistencias.

La bomba sumergible debe tener ventosas en la parte inferior y está simplemente conectada a la pared lateral de la bañera con estas copas.  Entonces se reunieron todos los cables y utilizar lazos de alambre que les paquete juntos.
