Paso 6: Controlador secundario-montaje (parte 1)
![]()
![]()

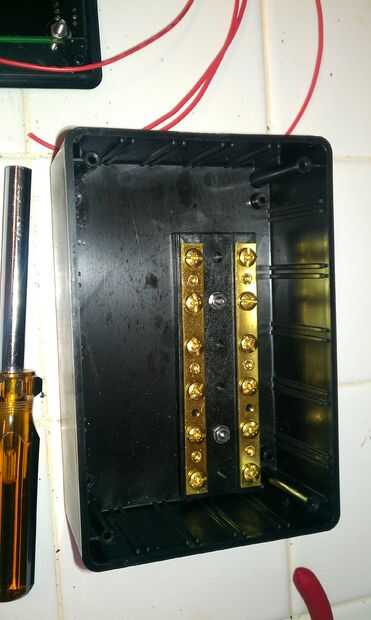

Ahora volvemos nuestra atención al controlador. Para el controlador he seleccionado tres componentes principales, el controlador Arduino Uno, la pantalla SainSmart LCD/teclado y el SainSmart 10 amp, doble relé de estado sólido (SSR). En primer lugar, perfore agujeros en la parte inferior de la caja del proyecto y fijar el terminal a la caja de poder. A continuación, cortar los tacos de los extremos de los elementos de calefacción sumergible y la bomba sumergible en una longitud que les permite llegar a la caja del regulador sentado en el mostrador al lado de la tina. Reservé el enchufe de la bomba sumergible que se utilizará para la toma de corriente ya que tenía la longitud más larga, pero puede utilizar cualquier cable de alimentación disponible para este propósito. Perfore un agujero suficientemente grande para que todos los cables entrar en el lado de la caja del proyecto y dirigir al bloque de terminales. Este agujero se puede sellar con un ojal de goma. Si lo desea, puede colocar terminales en el enchufe de alimentación, la bomba sumergible y un cable de cada elemento de calefacción sumergible. Conecte un cable desde el cable de red a cada tira. Conecte un cable de la bomba sumergible a cada tira (la bomba sumergible funciona continuamente y no se encamina a través de un relé). Opcionalmente, un cable desde el enchufe de alimentación podría canalizarse a través de un interruptor pero que elegi para esta versión de la olla para simplemente mantener las cosas simples. Por último, conecte un cable de cada elemento de calefacción sumergible a un lado de la regleta. No es materia que tira es utilizada pero en cableado de cada elemento de calefacción debe venir de la misma tira. Tenga en cuenta que atado un nudo en el cable de alimentación dentro de la caja del proyecto para evitar que él (y los otros cables) pudiendo ser retirado por el agujero de la caja.

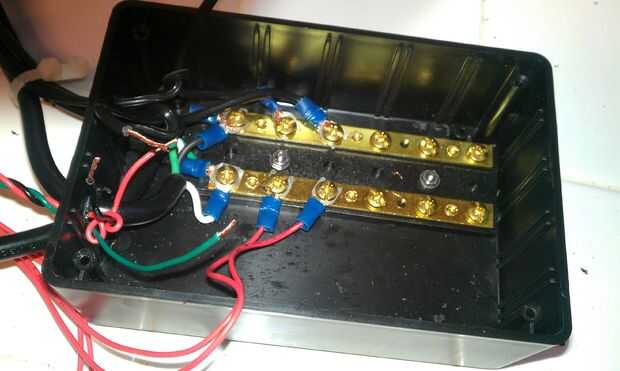

A continuación, cortar dos de corta longitud (~ 6") de cable de par trenzado y conectar a la banda opuesta que los elementos de calefacción sumergible se sujetan a. Estas conexiones se muestran en las fotos.
