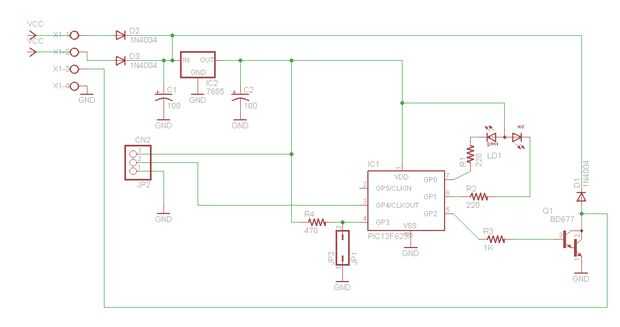

Paso 1: El esquema y cómo funciona
![]()
El PIC y el ID-12 son accionados por un regulador de 5v 7805 por algunos caps de filtrado básicos. La foto es en un bucle sin fin en este momento, leyendo los datos disponibles de la ID-12. Una vez que se lee una etiqueta de tarjeta, compara la cadena con hasta 10 etiquetas tiene en EEPROM. Si uno coincide, activa el transistor que a su vez activa el relé y el programa se detiene. Si no hay ninguna coincidencia, mantiene esperando datos. El LED bicolor indica el estado.
Configuración inicial se realiza por cortocircuitos en el puente y luego de lectura hasta 10 etiquetas en secuencia. Esto sobrescribe cada etiqueta si es alreading en la eeprom.
Sé que el esquema es difícil de leer, haga clic en la 'i' en la parte superior izquierda y luego haga clic en el archivo' original' link para una versión sin comprimir...
