Paso 7: losa de hormigón armado
ventilación. Es lo suficientemente ligero como para conmoverse por 4 hombres.
La forma de la losa tiene 2" profundo por 3' - 6" x 4' - 6" dentro de la medida. La estructura de madera se lleva a cabo
junto a los lados con los tornillos que se quitan cuando la losa esté seca para permitir la elevación de la
losa libre de la forma. La base de la forma es metal de hoja que se encuentra conectado permanentemente a la
marco lateral. Hay dos agujeros en la losa - el agujero de diámetro de 12" para el pedestal y el 3"
agujero de diámetro para la tubería de ventilación.
Se necesita:
pala
carretilla
plataforma
paleta
Cortadores de alambre
pinzas
tornillo de Banco
martillo
agua
alambre de enfardar
protección para los ojos
protección para los oídos
máscara de polvo
1 - 80 lb saco de cemento
algunas de arena y grava
4-1/4" rebar 52" de largo
5-1/4" rebar 40" de largo
4-3/8" varilla 25" de largo
4 - 5/16 "x 3" tornillos y tuercas
El formulario tendrá:
taladro con punta de atornillar y brocas (3/8")
tornillos de la cubierta (se reutiliza)
1 - 2 x 4 cortar dos piezas 55-1/2" de largo y 2" de ancho
1 - 2 x 4 cortar dos piezas 43-1/2" de largo y 2" de ancho
1 - pedazo de hoja metal 57" de largo y 45" de ancho
4 - piezas de ángulo de hierro de 18" de largo con pequeños agujeros para tornillos perforados en cada extremo y un orificio de 3/8" en el centro
base alta de 1-2" de 5 galones cubo
1-3" PVC tubería 2" en longitud

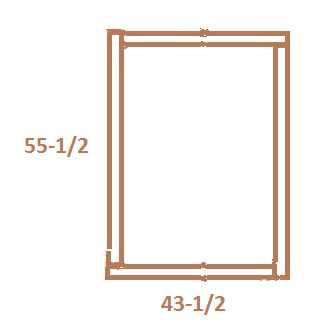

Montar las piezas de corte 2 x 4 como se muestra arriba para formar un marco rectangular de profundidad 2" con tornillos.
Fije el 57 "x 45" pieza de chapa a un lado del bastidor con tornillos. Entregar el formulario para que el metal de hoja está en la parte inferior.
Perfore un agujero en el centro de la base del cubo y otro agujero en la parte inferior de la forma en la posición donde desee el pedestal para ser montado. Voltee el cubo de la base y atornillarla a la forma (el extremo roscado del perno debe quedar hacia arriba). Trata de una buena posición para el agujero en la chapa de la forma 1-1/2 pies desde el extremo corto de la losa de.
En el extremo opuesto de la losa que será la esquina izquierda delantera, mide aproximadamente 8" de cada lado de la esquina para marcar el centro del agujero en la lata donde se colocará la tubería de 3". Coloque el tubo sobre este agujero y haz un círculo con un rotulador en el interior borde. Retire el tubo y usando tijeras, cortadas con cuidado en un patrón radial desde el centro del círculo hasta el borde marcado. Algunos de estos dedos doble hacia arriba y conectar a la tubería de 3" con tornillos cortos. Esto formará un agujero para el tubo de ventilación más adelante.
Coloque los soportes de ángulo de hierro en las 4 esquinas de la forma y sujételo con tornillos.
Colgar el 5/16 x 3 "tornillos en los agujeros con la cabeza de los tornillos hacia abajo. Los hilos de rosca del tornillo deben extenderse unos 2" sobre cuál será la parte superior de la losa, así que poner a separadores según sea necesario.
Se coloca la varilla de 1/4" dentro de la forma de una rejilla de barras verticales 4 y 5 barras horizontales en la
patrón indicado por la foto. Lazo de la varilla en cada lugar donde se cruzan con alambre de enfardar.
Doblar la varilla de 3/8" para los tiradores cada 5" para formar un asa con las piernas dobladas tal que la manija se inclina hacia afuera ligeramente cuando se coloca en el formulario (el ángulo de las piernas será mayor que 90 grados). Coloque las asas en los lados más largos de la losa cerca de las esquinas
y contra el borde lateral de la forma para no interferir con las paredes del recinto. Atar las manijas a la cuadrícula de varilla de 1/4" donde se superponen.
El concreto es mezclado en una proporción de 1 parte de cemento a la mezcla de arena/grava de 4 partes. y se vierte a una profundidad de 2". Usar la subbase para nivelar el hormigón y acabado con la llana.
La losa no debe moverse durante una semana, después de lo cual puede quitarse de la forma e instalado en el sitio.
Para quitar la losa de la forma, quitar las esquinas de ángulo de hierro y los 4 tornillos que sujetan el 2 x 2. Hacer no retire los tornillos que sujetan la chapa de la base de la forma 2 x 2. Quitar la tuerca que sostiene el cubo base lugar y golpee con un martillo alrededor del borde de la base del cubo para aflojarlo. Golpee las tablas marco de 2 x 2 con el martillo para aflojar a los lados de la losa. Puede inclinar un poco y está bien. Pulse en el borde superior de la tubería de 3" para aflojarlo de la losa. A partir de una de las esquinas y marco de tapping, pipa y cubo base según sea necesario, tienen su ayudante levantar uno de los controladores lo suficiente como para la parte inferior de la losa en esa esquina para limpiar la parte superior de la estructura de madera. En ese momento, coloque uno de los soportes de hierro de ángulo entre la base de la losa y la esquina de la forma y dejar que el ayudante descansar suavemente la losa en el angular. Repetir este proceso en las otras tres esquinas hasta que la losa esté completamente libre de la forma. La losa puede levantar por 4 hombres y colocada en el suelo para el transporte. Es más fácil mover la losa si polos fuertes pasan entre las manijas para ayudar en la elevación y llevar siempre que sea posible. Tenga cuidado de que la losa de concreto se estima que más de 300 libras de peso.
Final de la losa de concreto reforzada.
