InPace - un Arduino basado en datos GPS fitness pulsera con bluetooth y una app de iOS (5 / 13 paso)

Paso 5: Lectura/escritura a una tarjeta MicroSD

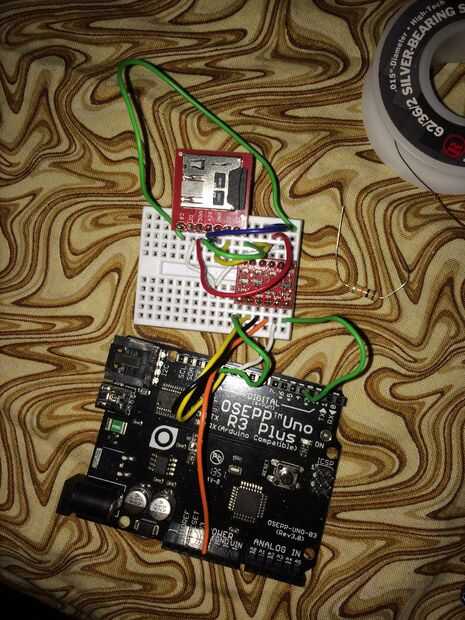

Originalmente había planeado el uso de Sparkfun microSD arranque. Después de decidir que un 5V / 16mHz Mini Pro es un controlador de micro mejor para el sistema que un 3.3V / 8 mHz Mini Pro, hubiera tenido que usar mi convertidor de palanca de lógica digital para comunicarse con el desbloqueo de microSD de Sparkfun. Teniendo en cuenta que todo lo necesario para encajar en una pulsera, decidí el Sparkfun electronics de la zanja y para otro proyecto.

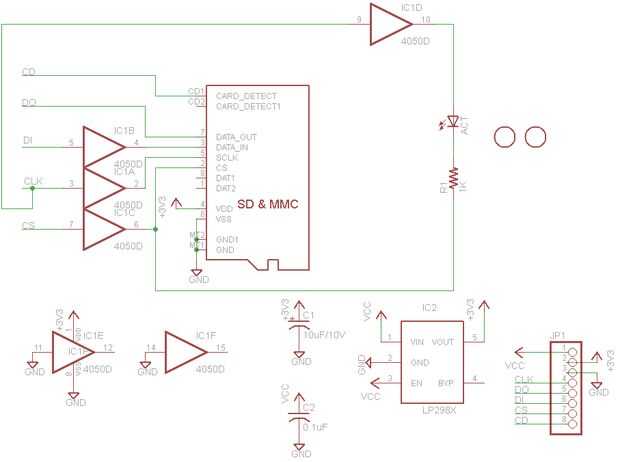

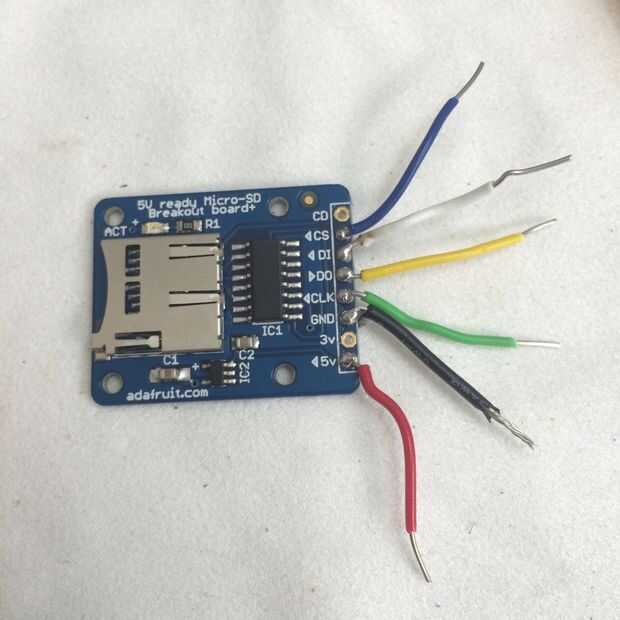

Colocó sobre el uso de tablero de arranque de Adafruit microSD, que puede manejar una tensión de alimentación de 5V, así como comunicarse con lógica de 5V. También compré un genérico 8 GB tarjeta micro SD en Ebay.

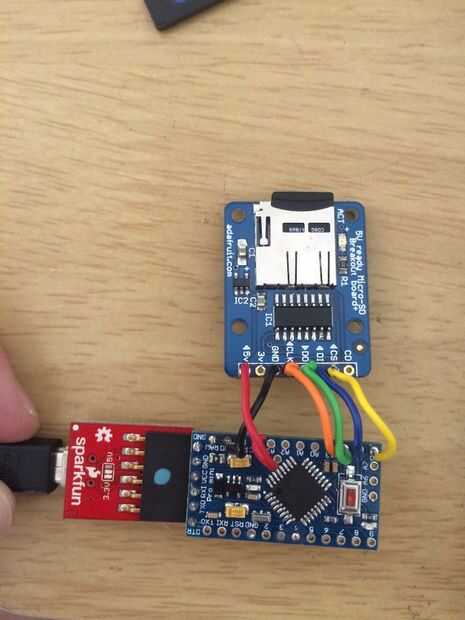

Lo alambré al Arduino Pro Mini como sigue:

(Breakout Board Pin -> Pin Arduino)

  • CS -> pin D-10
  • MOSI -> pin D-11
  • MISO -> pin D-12
  • CLK -> pin D-13
