Paso 2: Comenzar a soldar
Con esos componentes, necesitará varias herramientas para soldarlos juntos. No vamos a utilizar un perfboard.

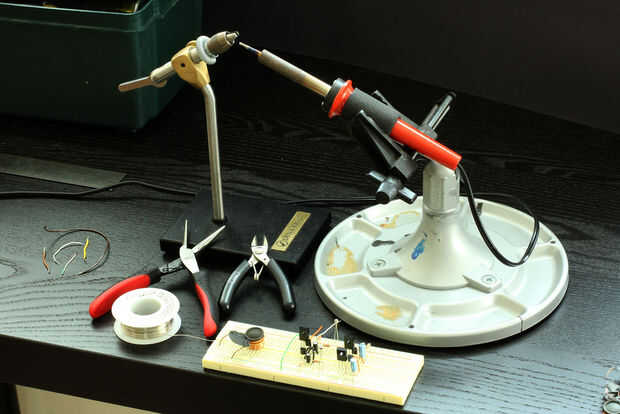

Coge dos tornos, uno sus componentes y la otra para sostener el cautín.
También, asegúrese de que tener cortaalambres, alicates y un modelo de su circuito como referencia. Tengo el prototipo una segunda versión del circuito para asegurarse de que siempre sé qué partes de los componentes de acople donde.

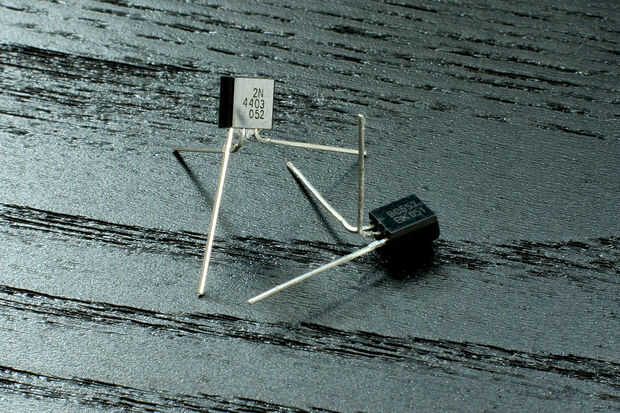

Doble las puntas de los dos transistores de manera que el colector se dobla hacia fuera al lado y las curvas base en hacia el centro. Porque el 2N4403 y el 2N3905 (en la foto como BC557) tienen salidas de pines diferentes, mantener atención cuidadosa a dónde están la base y el colector. Dos de los transistores pnp mismo podrían ser utilizado, pero me gusta la calidad quiral de los pines espejo. Después de todo, esto es arte.

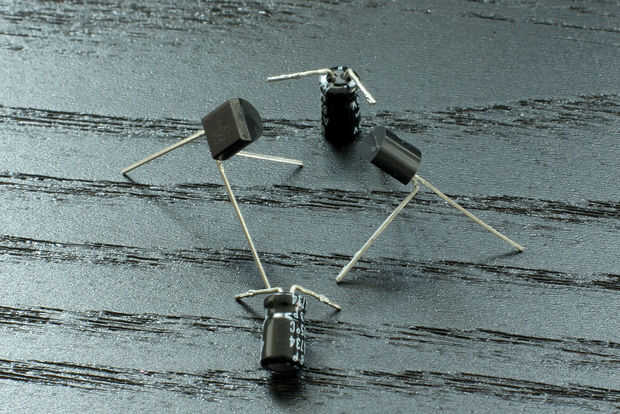

Doblar las puntas del capacitor en ángulo recto.
Corte los cables cortos en los condensadores y base del transistor y coleccionistas.

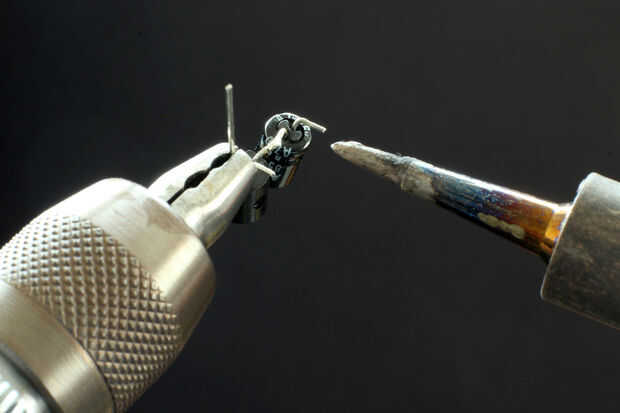

Ahora coloque el transistor en su tornillo y llevar el hierro de la soldadura hacia el deseada plomo para soldar. Esto libera ambas manos para traer en el condensador y la soldadura y atarlos juntos.

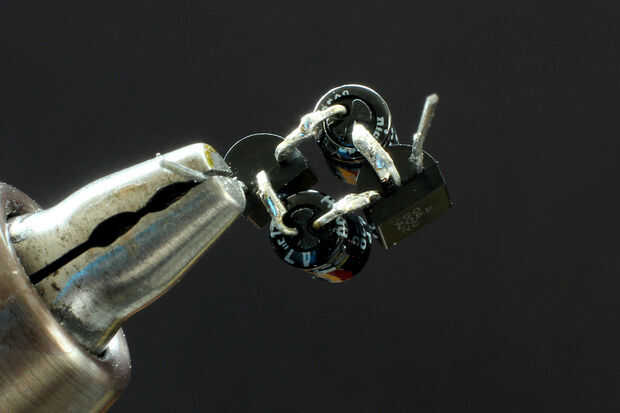

Repita este paso para que la base y colectores de cada transistor, coloque en cada condensador.
Interesante tener en cuenta, la prensa puede actuar realmente como un disipador de calor para los transistores y la arquitectura de su soldadura trabajo hace esta estructura sorprendentemente fuerte.
