Paso 4: Soldar los cables y la potencia PNP
Esta unidad de capacitores, transistores y resistencias es nuestro oscilador de astable multivibrator. Es efectivamente nuestro cerebro para el insecto. Las LDRs funcionan como ojos y modificarán ligeramente la frecuencia y la anchura de impulso de nuestro oscilador. Este circuito solo no potencia la bobina del altavoz, por lo que te Conecte a Q3, el transistor de potencia (BD140 o 2N4920).
Suelde el cable carril positivo al emisor de Q1.

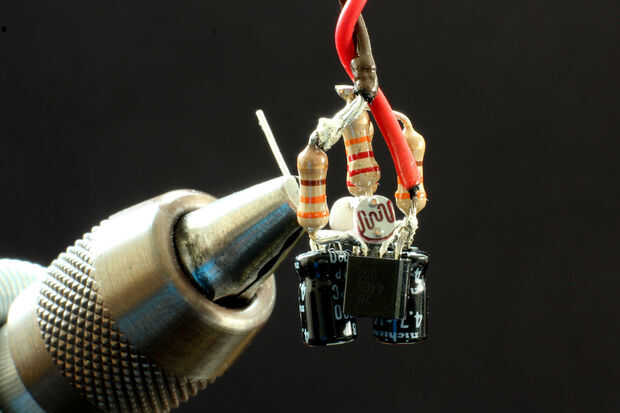

Suelde el cable carril a tierra para el paquete del resistor.
Un tercer cable para el emisor de Q2 (en la foto como naranja) de la soldadura.

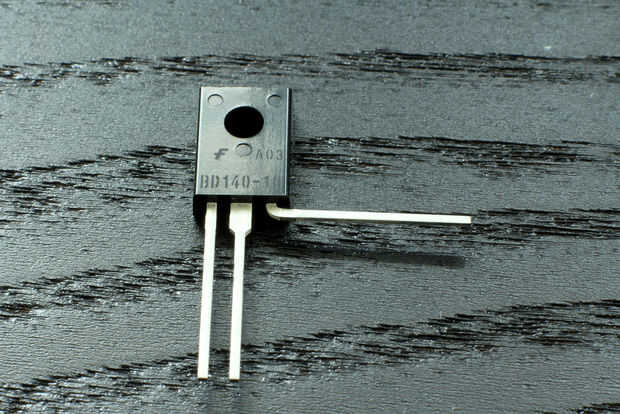

Este tercer alambre a la base de Q3, el transistor pnp de potencia (2N4920) de la soldadura.

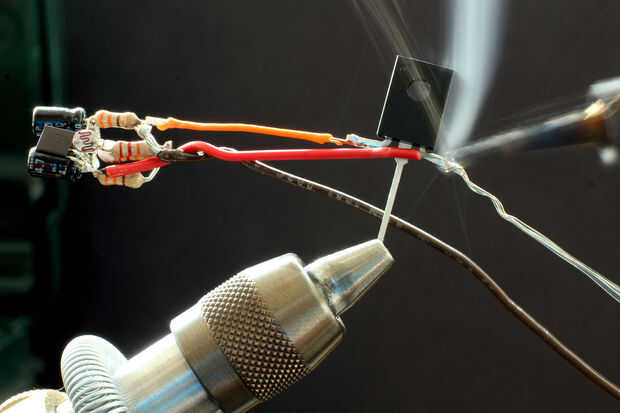

Tira el cable carril positivo a 1 1/2 pulgadas hacia abajo y la soldadura para el emisor de Q3.

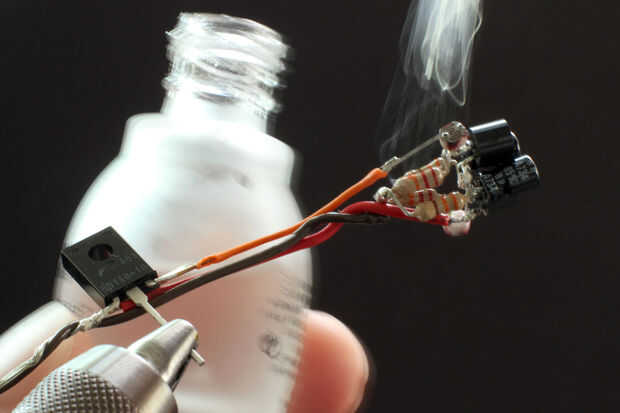

En este punto, me gusta tomar un descanso de la soldadura y aplicar una capa de esmalte de uñas transparente al circuito. Esto ayudará a evitar cortocircuitos si el circuito está doblado o aplastado y le dará algún tiempo de la impermeabilización. No dude en aplicar varias capas.
Compruebe para asegurarse de que no pone en cortocircuito el circuito en cualquier lugar. Pruebe el circuito para asegurarse de que funcionen encendido el cable rojo con + 9V, puesta a tierra el cable negro o marrón, y con el colector de Q3. Utilizar una lámpara pequeña 5V o altavoz de repuesto. Porque Q3 sólo puede manejar aproximadamente 1 amperio, no fuego este transistor con demasiado poder y muy poca resistencia. Hacer los cálculos (I = V/R) suponiendo que la DC actual. En teoría, la corriente promedio es corriente en tensión debido al efecto pulsante de riel de la DC, pero esto nos ayudará a dejar margen para el error.
