Inside-out Clock (7 / 9 paso)

Paso 7: Instale y alinee las manos

Instalar las manos

El paso de las piezas muestra dos estilos diferentes de hora y minutos. Usted puede incluso crear manos personalizadas, incluso de segunda mano.

Podría ser mejor navegar por la sección de "alinear" a continuación antes de instalar las manos. A veces se puede hacer un poco de "la alineación" y ahorrar tiempo.

Segunda mano

La segunda mano se instala en el eje del tornillo en el extremo del eje 1. El valor predeterminado es un haz de 6,16". Utilice dos tornillos socket de 1/2". Opté por introducir un tornillo en el agujero 6, pero puede elegir otra. Sólo asegúrese de que el rayo no puede tocar la superficie sobre la cual se encuentra el reloj. Nota puede instalar en dos orientaciones perpendiculares. No importa qué orientación utilizas.

Y minutero, estilo 1

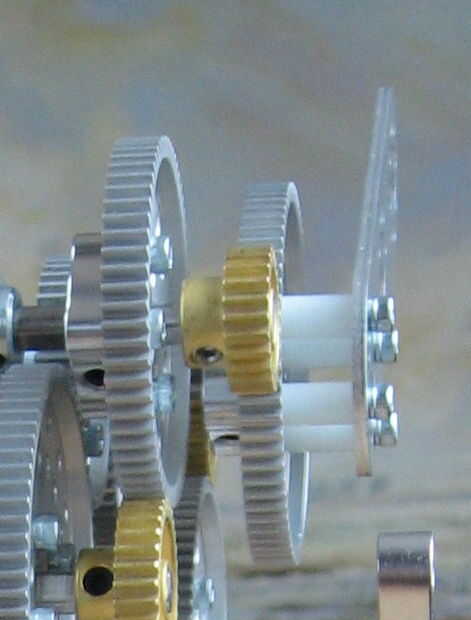

Para el "gordo" canal soporte hora y manos (ver la primera foto)

1. Para el minutero, quite los cuatro tornillos del engranaje del 72T frente al eje 5.
2. Inserte un tornillo de zócalo de 15/16" a través de un agujero en un extremo del soporte del canal plano C.
3. Deslice a un espaciador de nilón de 1/2" en el tornillo.
4. Inserte el tornillo en uno de los agujeros de montaje en el engranaje. Apriete los tornillos sólo lo suficiente como para realizar las roscas. El más flojo hace, más fácil es introducir los otros tornillos.
5. Repita los pasos 2-4 para los tres orificios de montaje restantes en el extremo del soporte. Esto es más difícil con cada tornillo. Me encontré con unas pinzas para sujetar al separador mientras insertando el tornillo ayuda mucho.
6. Cuando se contratan los cuatro tornillos, apriete todos ellos.
7. Repita los pasos 1-6 para la mano de la hora (soporte del canal plano D), con el engranaje 64T eje 9, con espaciadores de nylon de 1/4" y 5/8" tornillos.

Y minutero, estilo 2

1. Eliminar dos de los cuatro tornillos del engranaje del 72T frente al eje 5; Quite dos "por" unos de otros, no al lado del otro. No importa qué par que elija.
2. Inserte un tornillo de casquillo de 1.25" a través de un agujero cerca de uno de los extremos de la viga de 4,62"; que agujero es su opción; Elegí a la segunda final.
3. Deslice a un espaciador de nilón de 5/8" en el tornillo.
4. Inserte el tornillo en uno de los dos orificios de montaje en el engranaje. Apriete el tornillo sin apretar.
5. Repita los pasos 2-4 para el segundo tornillo.
6. Apriete los dos tornillos.
7. Repita los pasos 1-6 para la manecilla (3,08" viga), con el engranaje 64T eje 9, usando 1/4" separadores de nylon y tornillos 15/16".

Alinee las manos

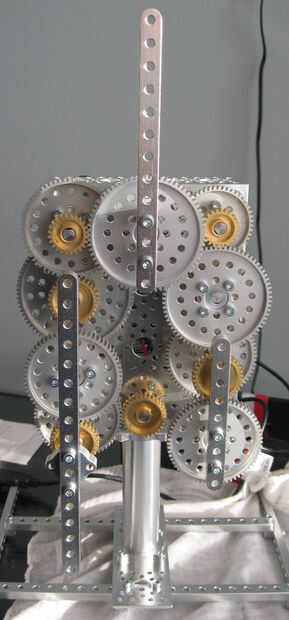

Uno de los aspectos más difíciles del reloj es conseguir las manos para "alinear" para que el reloj indica la hora correcta, minutos y segundos. La segunda imagen muestra las manos correctamente alineadas; en este caso la aguja de las horas apunta a la posición 12, los puntos de aguja de los minutos en la posición 12 y los puntos de segunda mano en la posición 12.

Alineación para que el reloj es una cuestión de obtener la orientación correcta entre los engranajes. A diferencia de la mano press-fit en la mayoría de los relojes, usted no puede simplemente arbitrariamente las manos independientes del engranaje. Realmente debe quitar los engranajes para la orientación.

Hay muchas maneras de realizar el ajuste. Qué ha funcionado mejor para mí es el siguiente:

1. Retire el engranaje 64T en el eje 2. Esto desactiva la segunda mano de la manecilla de los minutos.
2. Retire el engranaje 72T en eje 7. Esto desactiva el minutero de la hora mano.
3. Gire la manecilla de los minutos hasta que esté apuntando hacia arriba (posición 12).
4. Gire la manecilla de segundos hasta que esté apuntando hacia arriba.
5. Manteniendo el minuto y segundo manos hacia arriba, alinear el engranaje 64T desde el paso 1 con los agujeros en el centro del tornillo en el eje 2 cuando mallas con el engranaje de 32T en eje 1. Tres manos humanas realmente ayuda con este paso; pedir prestado uno si se puede.
6. Reinstale los tornillos en el engranaje de 64T.
7. Gire la manecilla hasta que quede recto hacia arriba. Todas las tres manos deberán apuntar ahora hacia arriba.
8. Manteniendo la segunda mano recta para arriba (la segunda mano no se mueva si el minutero no), alinear el engranaje 72T del paso 2 con los agujeros en el centro del tornillo en el eje 7 cuando mallas con el engranaje 24T en eje 6. Una vez más, tener tres manos humanas manos realmente ayuda.
