Paso 1: CAD: diseño usted divisa del equipaje

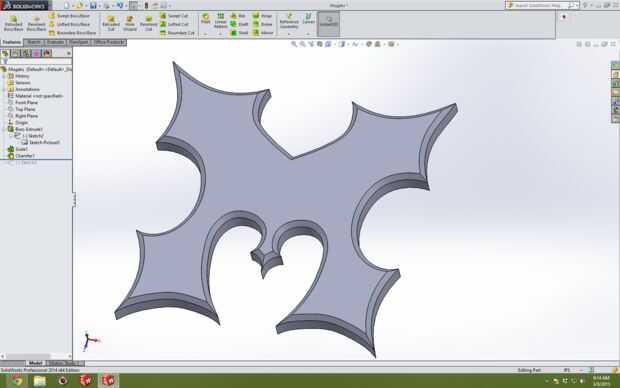

El primer paso es elaborar lo que usted quiere. Hay muchas opciones para CAD y este proyecto podría ser creado con cualquiera de ellos. He utilizado Solidworks porque tengo acceso a él de mi trabajo y estoy acostumbrado a usarlo, pero casi cualquier programa de CAD podría hacer esta parte. Use lo que usted está acostumbrado. Hice un modelo 3D de la placa de equipaje, pero esta parte se puede hacer con un programa 2D como Inkscape. Tomé una captura de pantalla de un clip de youtube y trazado en Solidworks para hacer mi modelo 3d.
Luego, sacó esta forma había escalado al tamaño y había añadido un bonito bisel en los bordes. Se trata de una forma muy amigable para el fresado de CNC como sólo hay una aguda esquina interior y el ángulo de la misma es bastante obtuso. Ángulo bajo, agudo en las esquinas interiores son más difícil de molino hacia fuera sin necesidad de cambiar la apariencia de la pieza y requiere cortadores pequeños, así tenlo en cuenta al dibujar su forma.

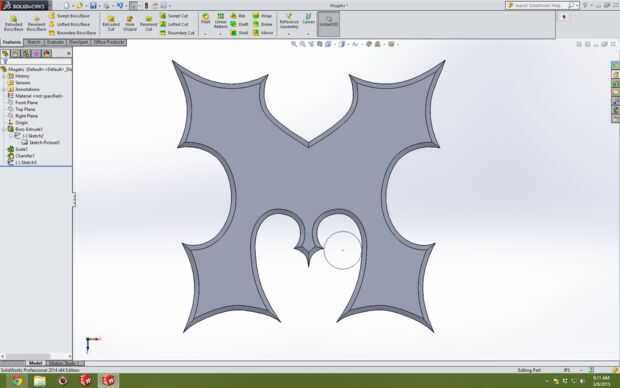

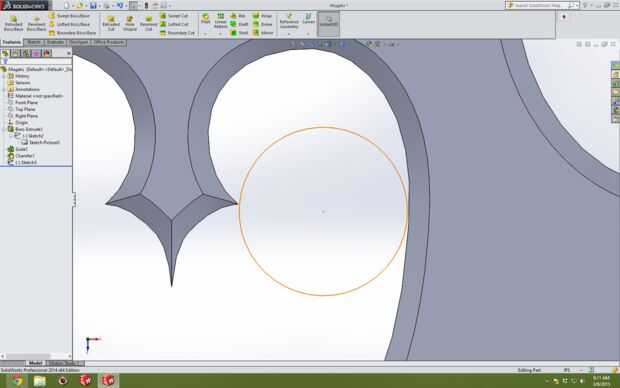

Me gusta dibujar un círculo de referencia de tamaño de herramienta para verificar que la herramienta de corte más grande que pueda usar. Esto hace que para un programa que se ejecuta más rápido y un cortador más tieso que puede dejar un mejor acabado. En este caso una fresa de 1/4" sólo pasa por la parte más angosta del modelo.
