Insignia de equipaje personalizada (2 / 5 paso)

Paso 2: CAM: Añadir a las trayectorias de herramienta

Una vez que el modelo hecho, tienes que hacer las trayectorias de herramienta y crear el programa G-code para ejecutar en su máquina CNC. Se trata de una forma compleja que sería imposible escribir a mano el código G. El programa que hace esto se llama un programa de CAM. Al igual que CAD hay un montón de programas CAM para elegir. Estoy usando SprutCAM para mi CAM. Otra vez, esto podría hacerse con un menos costoso 2D programa CAM así.

Los primeros pasos están configurar el tamaño de su material y seleccionando su punto cero. Estoy utilizando un 2 "x 2" x 1/4" pieza de aluminio y selecciona la parte de atrás a la izquierda en la parte superior de la parte como mi cero para mi programa de la parte superior. Yo seleccione este punto cero porque es el lugar de la mandíbula fija en mi mordaza y fácil a cero en el eje x y eje y antes de pone en mi material.

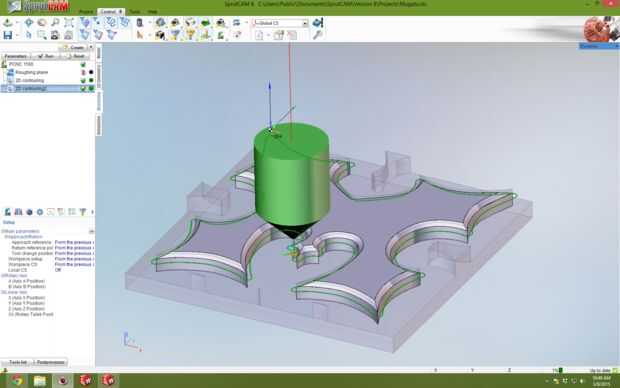

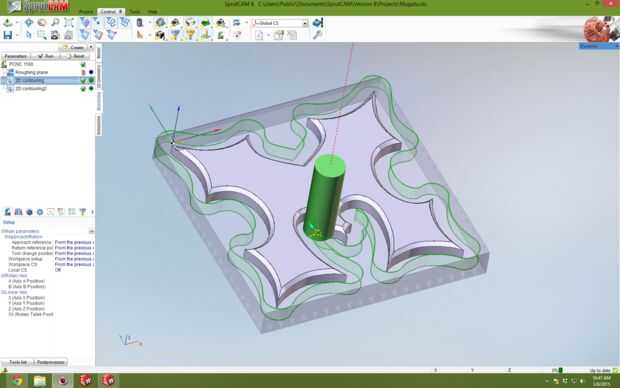

A continuación, selecciona las diferentes herramientas y operaciones que quieres hacer para crear su parte. Para esta parte hay 3 diferentes herramientas y operaciones. Afronto la parte sacar 0,010" con un cortador de la mosca. Luego cortar la forma exterior con mi 1/4 fresa dejando bastante acción en la parte inferior del material a sujetar a (dejé 0,050"). La última operación es hacer el chaflán en el borde superior de las piezas.

Usted tendrá que recoger las alimentaciones, velocidades y profundidad de corte que es apropiado para el molino CNC. Tuve el lujo de hacer esto en un Tormach con un husillo de 10.000 rpm y velocidad de alimentación de más de 100 pulgadas por minuto. Si usted lucha con esto, como solía (no tengo ningún maquinista formación), utilizar una calculadora de alimentaciones y velocidades. Hay varios por ahí y que proporcionan un buen punto de partida para sus programas. Utilizar a G-asistente.

Con todas sus operaciones para la parte superior hecho, publicar el código G para su molino.
