Paso 4: Fresado de la parte inferior de la placa de equipaje
Ahora tienes una excelente forma aspecto cortado, pero todavía hay 0,050" de material en la parte inferior de la pieza que necesita salir. Con una forma más simple sólo podría voltear la parte, fijarlo con la abrazadera en el tornillo y molino de la parte de atrás. Sin embargo, con la forma que dibujaron, los puntos en la parte exterior de la forma de "M" no ofrecería una superficie segura para la sujeción y deformarían más probable es que si lo probé.
Si estuviera haciendo un lote de estos haría un conjunto de garras blandas con la negativa de las curvas de la parte superior e inferior de la "M" molido en él. Para un proyecto como este donde sólo estoy haciendo uno lo parece un desperdicio. ¿Qué hacer? Pegamento al rescate!
Tomé un pedazo de aluminio de chatarra y había fresado plano excepto por una cresta en la parte superior. Entonces utilicé pegamento para pegar mi pieza mecanizada mitad boca abajo sobre el bloque, mientras que la alineación de los puntos de dos de forma con la cresta superior. Usé PathPilot de Tormach de conversación para hacer un cortador de la mosca hacia adelante y hacia atrás para tomar la parte de atrás de la parte. Nunca sé cuánto puedo presiono un cortador al pegado, así que aprovecho la luz corta de aproximadamente 0,015" por paso.

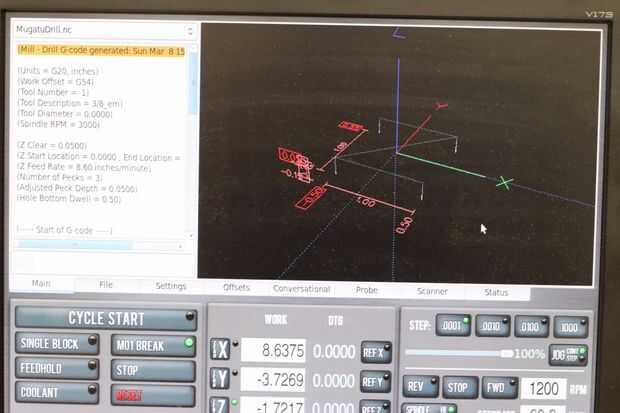

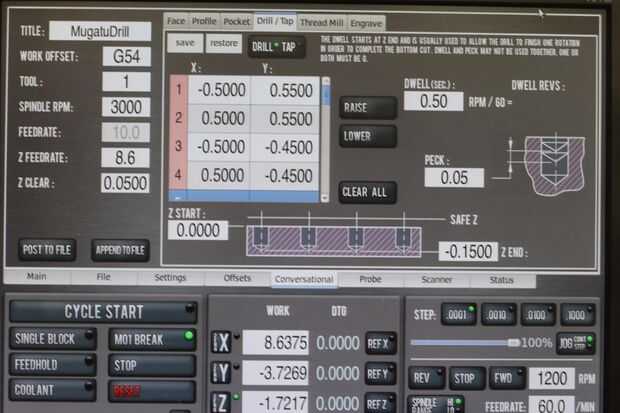

Con el respaldo quitado, necesitamos taladrar agujeros que vamos a aprovechar y usar para el montaje. Lo hice otra vez con el PathPilot conversacional, pero tu también podría hacerlo en un programa de CAM o mano código si usted elige.

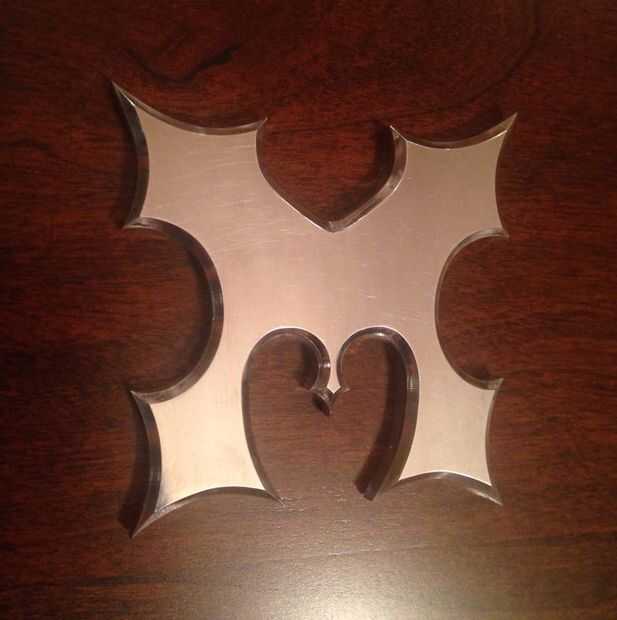

Una vez hecho esto, toque los agujeros y termina su insignia. Un grifo tocando fondo funciona mejor para agujeros poco profundos como este, pero pueden ser difíciles empezar, así que Tómese su tiempo y asegúrese de que el grifo esté recta. Suelte la parte del pegamento estupendo sumergiéndolos en un recipiente cubierto con acetona. He intentado usar un soplete para liberar la parte, pero he tenido el superglue quemadura y era difícil de quitar la mancha de la cola quemada.
