Insignia de regalo luz ambiente (2 / 5 paso)

Paso 2: La construcción del circuito

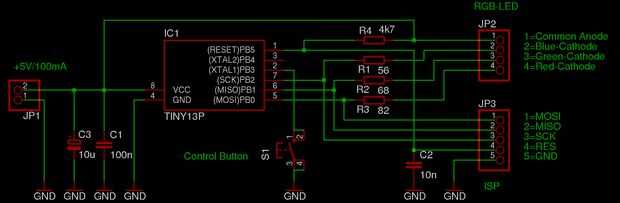

The schematic is rather simple. Todo el circuito es en el microcontrolador. Hay un solo botón, algunos condensadores y unas resistencias. Las resistencias limitan la corriente que fluye a través de cada diodo del LED RGB. Hay un conector de programación en el pcb. Esto sólo es necesario si el microprocesador de la soldadura en la placa y desea programar más adelante.

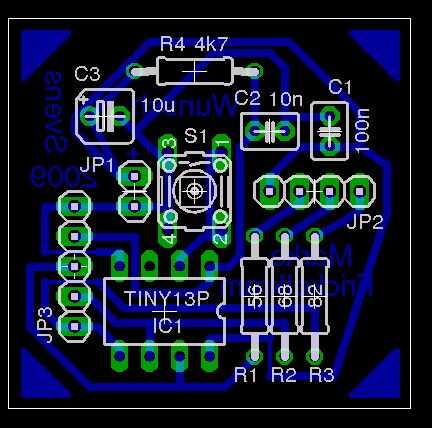

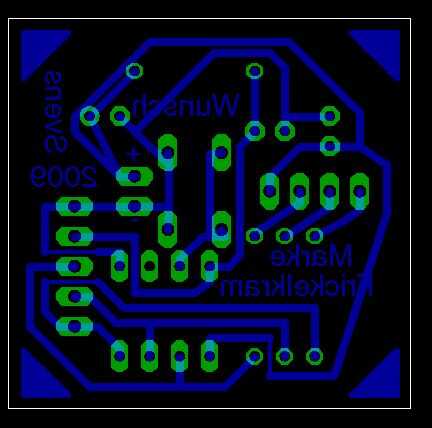

El pcb contiene un único diseño echado a un lado. La forma final no es rectangular pero más redondeado, por lo que cabe en el caso. El botón es en la medida en el centro de la placa como sea posible. Se puede colocar centrado en la tapa de goma y que hace que se vea más bonito.

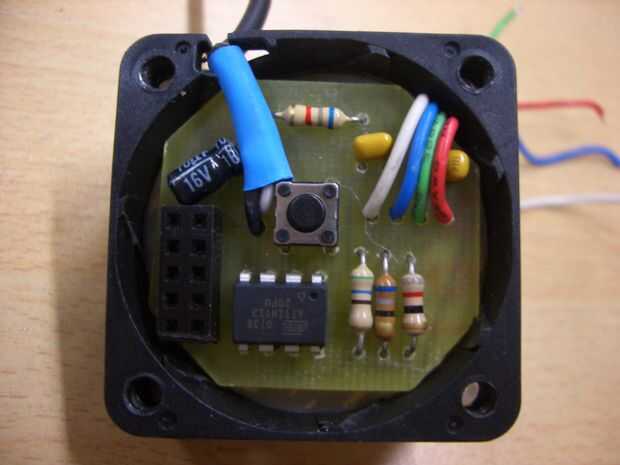

El PCB está montado en una parte de la caja con el lado soldado hacia la parte delantera del dispositivo. Los puntos del pulsador en la parte posterior.
En la parte posterior una placa de acrílico tiene la tapa de goma del botón pulsador.
Juntar algún material de aislamiento en el lado y el clip de soldar las dos piezas de la caja.
Después de montar el LED RGB en el fregadero principal el LED es empujado sobre el material aislante. El LED señala al frente.
Después de cortar la bola de ping-pong en forma es empujada sobre el LED RGB y por último la insignia del regalo grabado se atornilla en lugar.
De esta manera todo el dispositivo es montada en estilo del emparedado y ligada por la placa de acrílico en la parte posterior y la insignia de regalo en la parte delantera.
