Inspección de prototipo Rover (4 / 6 paso)

Paso 4: Levante el brazo

El siguiente paso fue crear el brazo para la cámara

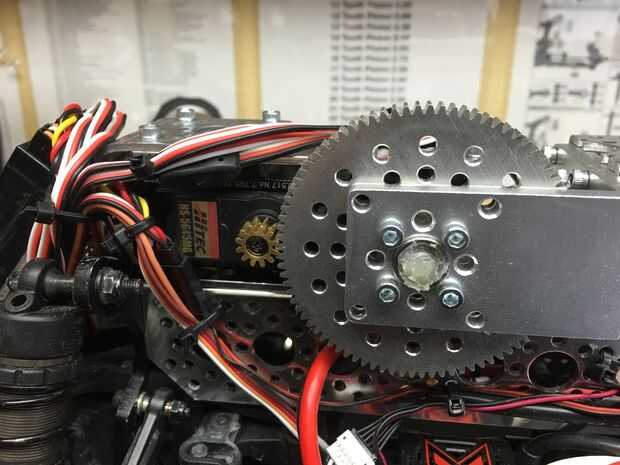

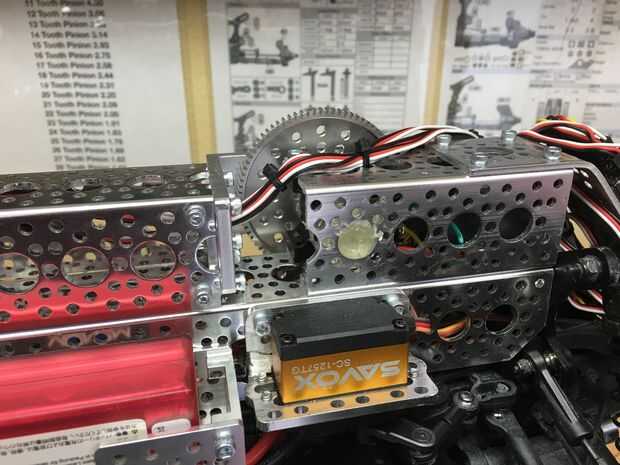

Paso 1: he instalado una caja de engranajes servos en la parte trasera base

Piezas usadas

(1) canal de Actobotics SPG400A-CM-CR7 montar caja de cambios de servo

(1) 585444 Actobotics 4.5" canal de aluminio (modificado)

(1) 584494 Actobotics 90 grado eje soporte

(1) radio Shack 1,5 kpotenciómetro

(1) 585580 Actobotics plana triple soporte (montaje de receptor)

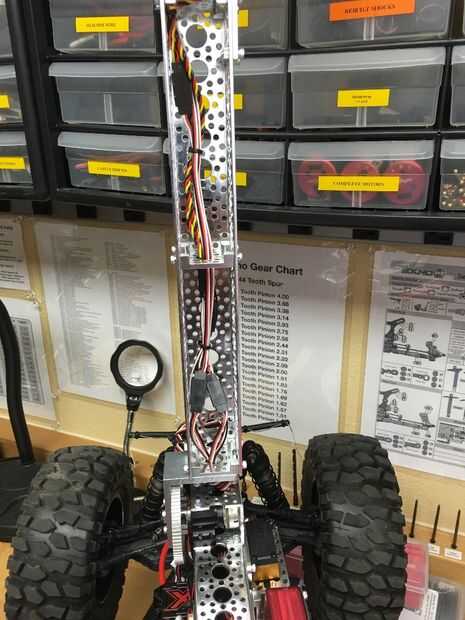

Paso 2: hice el brazo con refuerzos y adjunta para engranaje de caja.

Piezas usadas

(1) 585456 Actobotics 13.5" canal de aluminio (modificado)

(3) 545360 Actobotics 90 grados cuádruple eje Monte C

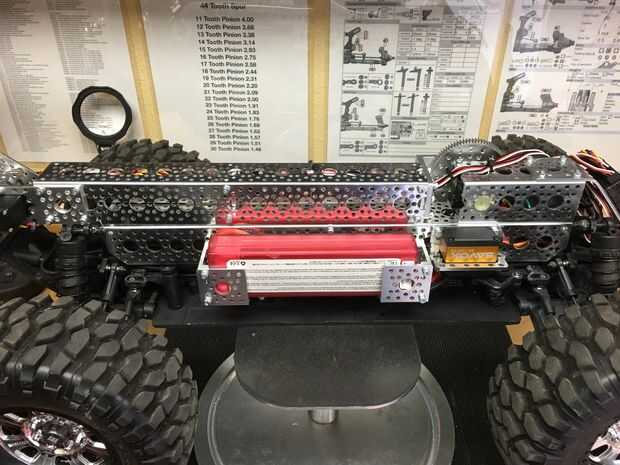

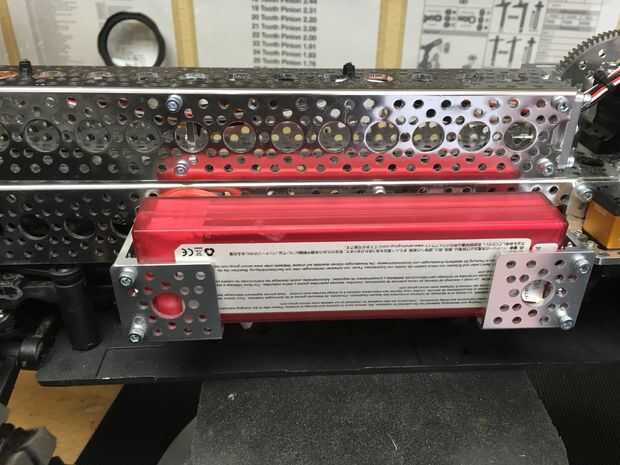

Paso 3: hice una caja de la batería

Piezas usadas

(2) 585440 canal de Actobotics de 1.5" de aluminio

(2) 545360 Actobotics 90 grados cuádruple eje Monte C
