Inspector tránsito del pobre (1 / 3 paso)

Paso 1: Construcción básica

En la fabricación de un tránsito la parte complicada viene en asegurándose de que la vista es todo recto, nivel y en las direcciones medidas. Tuve que construir algo que montar en un trípode, sentarse nivel, proporcionan una visión del estrecho-línea preferentemente con la ampliación. Finalmente, tuvo que determinar la dirección o del cojinete.
Para empezar necesitaría una base que se monta en el trípode y luego en una plataforma para sostener el visor. Entonces sería una plataforma secundaria que es ajustable por lo que es nivel. Esto significa que la plataforma superior tuvo que sentarse sobre el inferior en un punto de pivote de alguna manera y tienen alguna manera para indicar dirección. El último que dejé al último. El resto que me di cuenta cuando fui a lo largo.

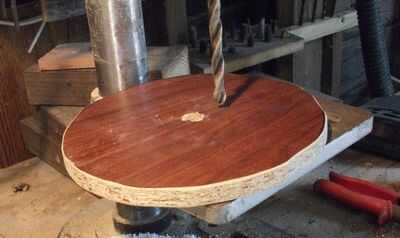

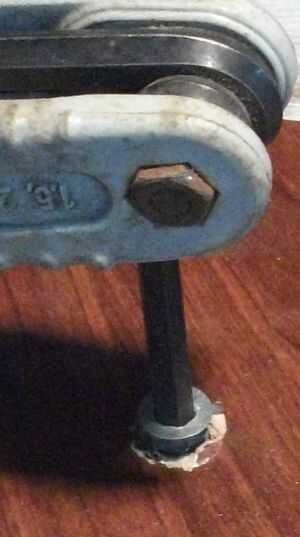

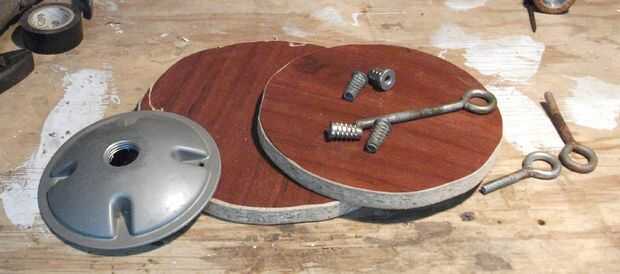

Cortar una base de una pieza de tablero de madera aglomerada para la base de la estantería. Era circular, alrededor de ocho pulgadas. Corté otra pieza para la segunda plataforma de aproximadamente una pulgada más pequeña. Para montar la base sobre el trípode me perforó un agujero en el centro de la base y poner en un ¼" perno ancla en él para el tornillo del trípode. Utilicé parte de un artefacto de iluminación al aire libre con una forma ovalada para proporcionar un medio de la segunda plataforma que gira. La plataforma superior se sujeta al fondo pasando un perno a través de un agujero en el centro de la plataforma superior y en la parte superior del ancla. Usé un perno de ojo por lo que sería más fácil de apretar.

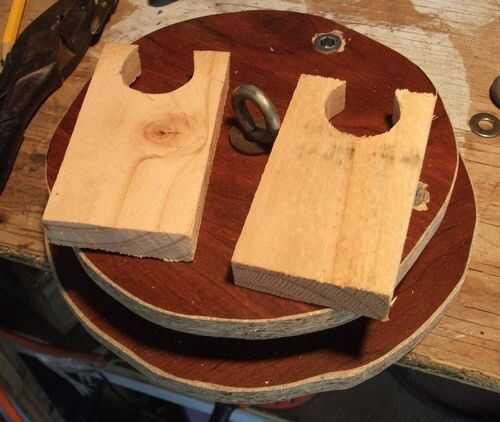

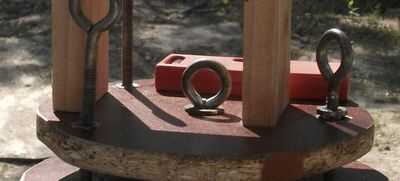

Me perforaron tres agujeros en la plataforma superior e insertado a través del cual había atornillado ¼" pernos de anclajes. Esto permitió que la plataforma superior ser ajustado en tres direcciones. Para el montaje de alcance corto un par de postes de pino con muescas para sostener el visor. He montado los montantes en la plataforma superior y poner tornillos por los lados para sostener el visor.
