Paso 4: El cuerpo del reloj
Archivos y materiales:
Madera (Yo utilicé madera contrachapada)
Body.STL
body_frame.STL
body_moony.STL
body_prongs.STL
body_padfoot.STL
body_wormtail.STL (realmente quería deshacerse de él porque él es traidor tirón, pero no serían los merodeadores sin él...)
El diseño de cuerpo de reloj se inspiró en la forma de un reloj de abuelo, pero con un poco de un toque para hacerla sentir más "mágico". (Alguien me indicó más adelante en su también un poco recuerda a una forma de ataúd... gritos...) Quería montarlo directamente en mi muro, así que intenté mantener todo fino. Sin embargo, me imagino que si quieres esto para ver aún más como un reloj de abuelo, podría hacerlo tienen forma de 3 dimensiones, o añadir una base.

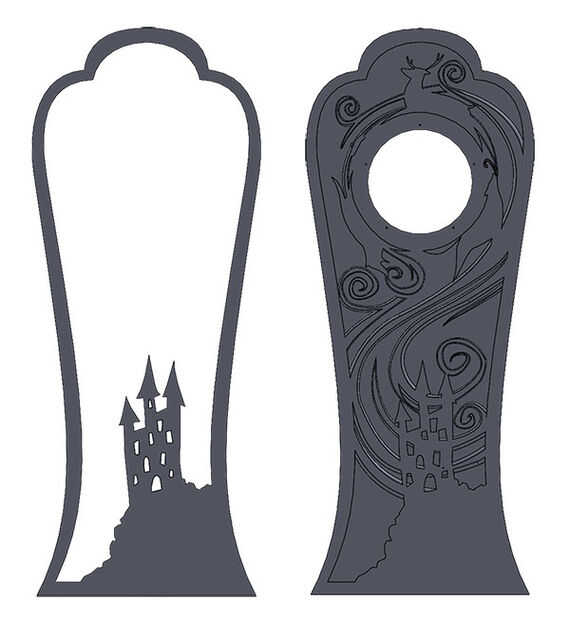

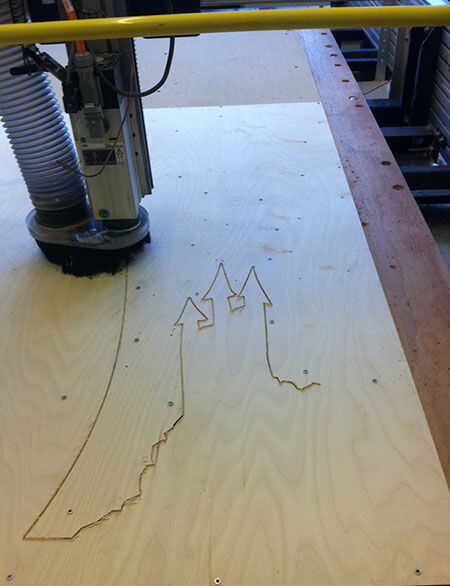

El cuerpo del reloj (sin incluir la cara del reloj) fue hecho en dos partes. El primero es un 1/4" madera contrachapada que proporciona la capa superior. El segundo es un 3/4" parte de la capa inferior. He utilizado un Router CNC (un ShopBot) para ambas piezas de la ruta.
La parte superior más delgada es solo un 2D corte de perfiles.

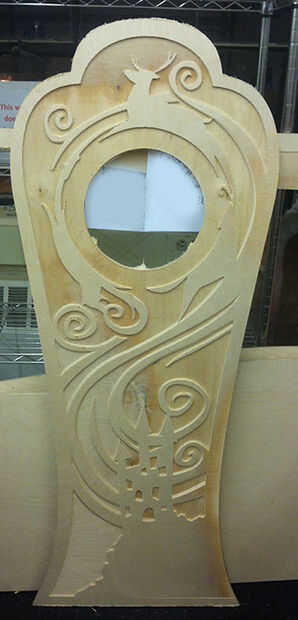

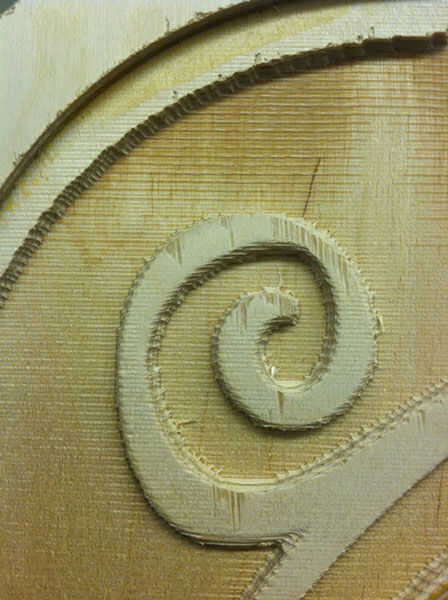

Para la capa más gruesa, que quería tener un poco de una forma escultural, por lo que muchos de los bordes se filetean. Hice un bruto 2D meter corte mediante un molino de extremo de 1/4". Luego hice el final como a 2,5 D cortar con un molino de extremo de 1/8". Incluso con el 1/8" molino de extremo, el acabado de la superficie era bastante pobre (y tardé unas 3 horas para completar - terminé tener que utilizar un giratiempo para conseguir el proyecto terminado en el tiempo!). El final malo vino de algunos factores: el software de Shopbot tenía acceso a sólo las tramas, no tengo una fresa downcutting (obtendrá cortes mucho más limpias puesto que no tire hacia arriba de la madera), y madera contrachapada no es un gran material. Si hago esto otra vez, probablemente te abandono el 3D acabado arena corte y justa abajo de los bordes en su lugar a los cartabones. También utilizare madera maciza en lugar de madera para un acabado más bonito.

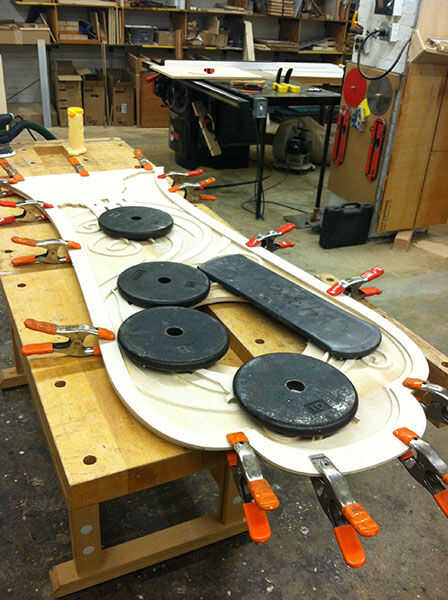

Las piezas superior e inferior fueron montadas con pegamento para madera y algunas pinzas y pesas mientras se secaba. Usted notará en la versión final hay un raro "paso" en la parte superior - que es porque accidentalmente cambiar el tamaño de mis archivos y no se dan cuenta hasta que fui a unir las piezas.
