Paso 12: Crear circuito de RX
Tanto de los circuitos para este proyecto son simples. Cualquier microcontrolador que puedes subir Arduino de código a y tiene WiFi se puede utilizar conectividad. Para este proyecto estoy utilizando al Edison de Intel.
El receptor (rx) microcontrolador envía peticiones HTTP a una página web generada por el Edison que transmite, en busca de la palabra "beso". Si se encuentra el "beso", la luz LED, dejando la persona saber que se han fundido algunos smooches su camino. Cuando el destinatario quiere apagar los LEDs, pulsa un botón situado en la parte posterior del marco.

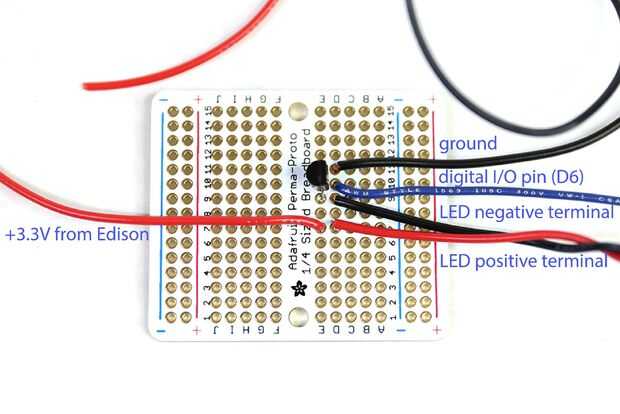

Los pernos de la Edison salida 1.8V, que no es suficiente para encender los LEDs de 10 mm. Puesto que los LED requieren 3V - 3, 4V, se utiliza un transistor conectado a 3.3V pasador en el Edison para alimentación externa.

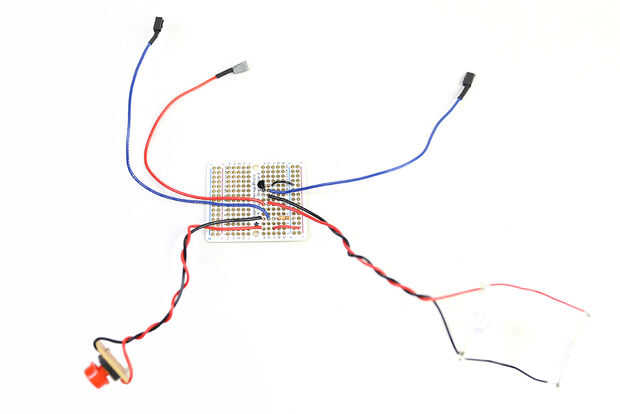

Para mi momentánea, no utilizo un interruptor de montaje en panel por lo que se suelda en antes de introducirlo en la parte posterior. Debe tener un panel de montaje uno en su lugar, que es mejor!
La batería y los interruptores se agrega en el paso siguiente.

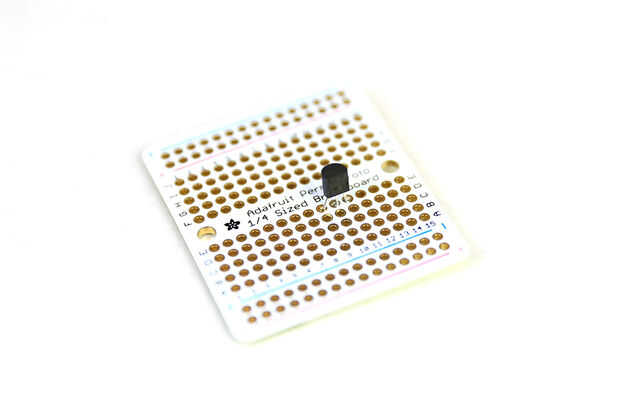

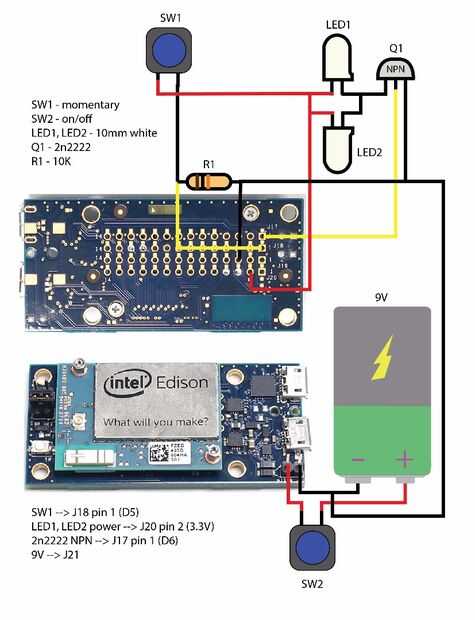

Referencia rápida de los componentes para las conexiones de pernos Mini BB:

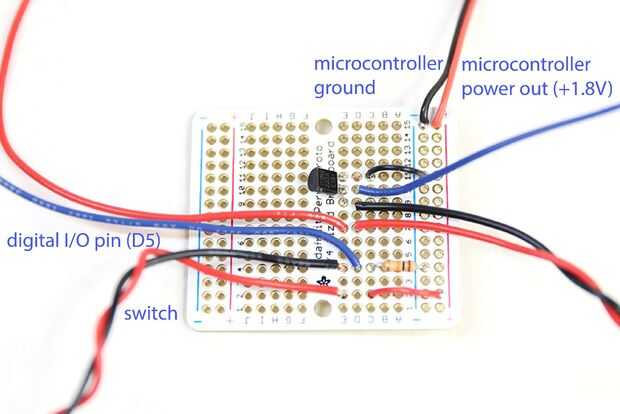

SW1: > 18 pin 1 (D5) - esta necesita para ser montado en la parte posterior antes de soldar a la Junta
LED1, LED2 terminal positivo — > J20 pin 2 (3.3V)
2n2222-> J17 pin 1 (D6)
9V-> J21
