Paso 13: Circuito de Monte RX

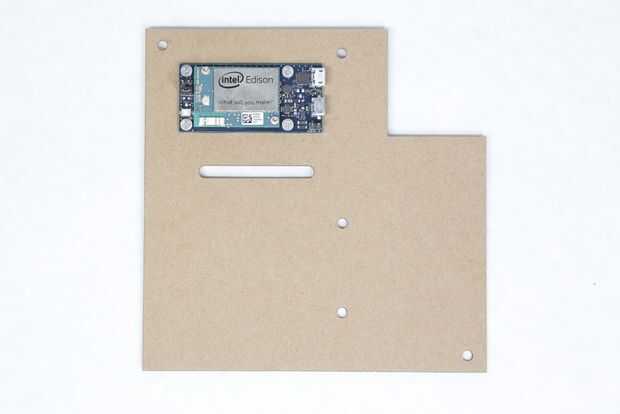

Conecte el circuito a la placa de montaje con cuatro tornillos 4-40 y sujetar cada uno de ellos en la parte posterior con una tuerca hexagonal. Monte el receptor de perf de circuitos de la misma manera con la perforaciones corte láser.

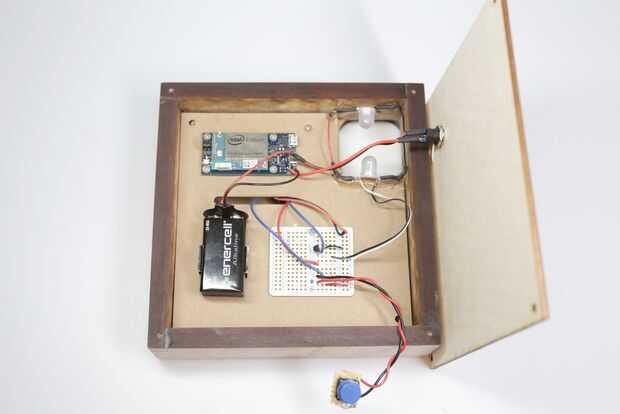

Mezclar algunos Epoxy 5 minutos para fijar el 9 clip de la batería voltios obtiene ajustaron a la Junta y los LEDs son colas calientes a la esquina izquierda inferior y superior de la corte. Epoxi se puede utilizar para esto también, pero me encontré con pegamento caliente para trabajar mejor. Si desea guardar algún epoxi, esperar para pegar el clip 9 voltios hasta que el circuito que transmite está montado demasiado.
Agregar modificadores

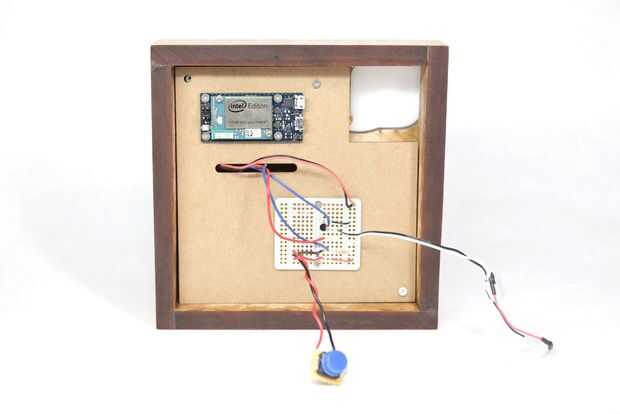

La parte posterior del marco será atada a la Junta de montaje por el interruptor de encendido/apagado y momentáneo (un montaje panel momentáneo no se muestra en las fotos). Puede utilizar conectores o cabezales para que sean capaces de separar de sí mismos.
-Montar los interruptores en la parte posterior del marco.
-Soldar unos cables a los terminales del interruptor y la potencia de la pinza de 9 voltios a uno de los cables.

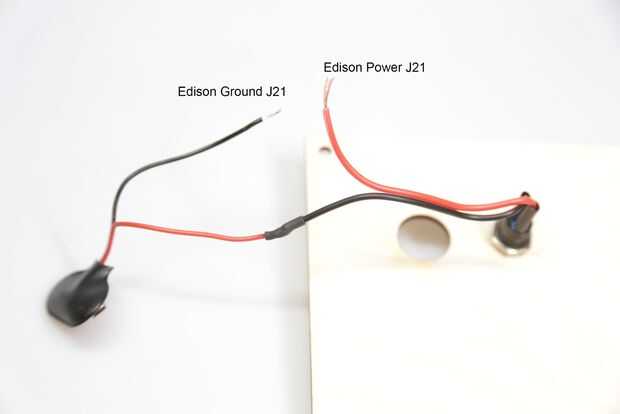

-Conecte el cable de tierra de clip de la batería en la cabecera derecha del J21 y el otro extremo del interruptor, que está en serie con la alimentación, a la cabecera de la izquierda.
Consulte el diagrama del circuito para ver donde soldar el interruptor momentáneo después de que se ha montado en la parte posterior.
