Paso 15: Construir circuito de TX

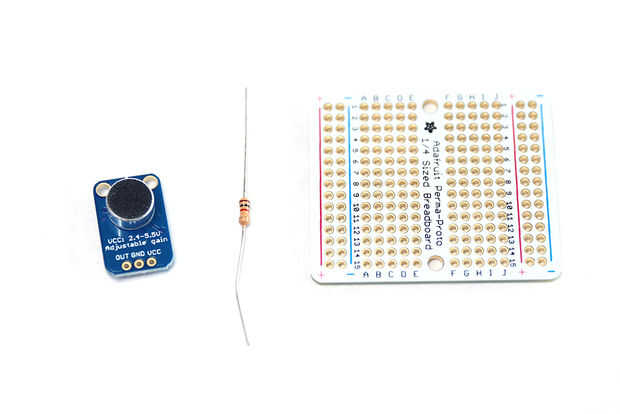

Este circuito es tan simple como se pone, el amplificador de mic es conectado a un pin analógico. El amplificador se alimenta con 3.3V en el tablero para reducir el ruido. Una batería de 9 voltios alimenta el tablero con un interruptor en serie con energía para proporcionar un interruptor de encendido/apagado.

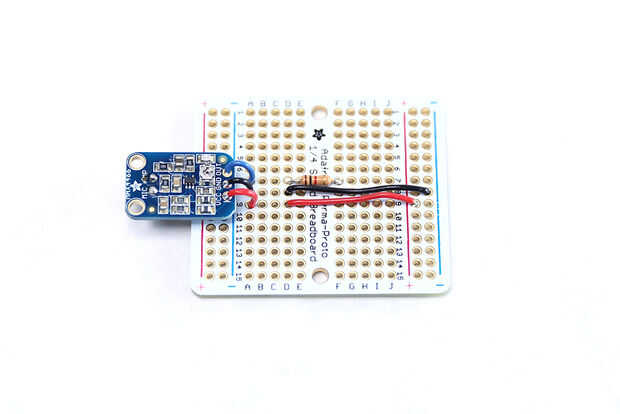

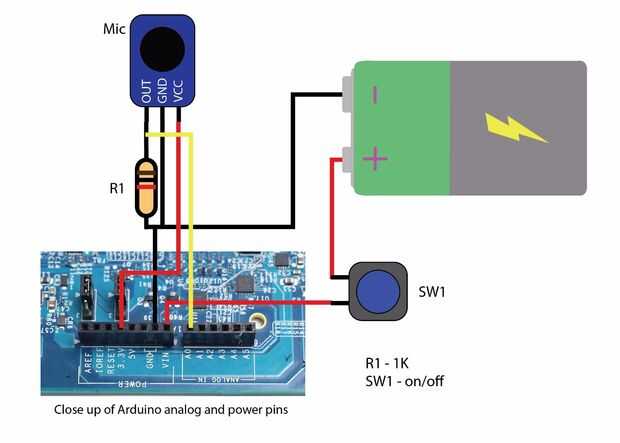

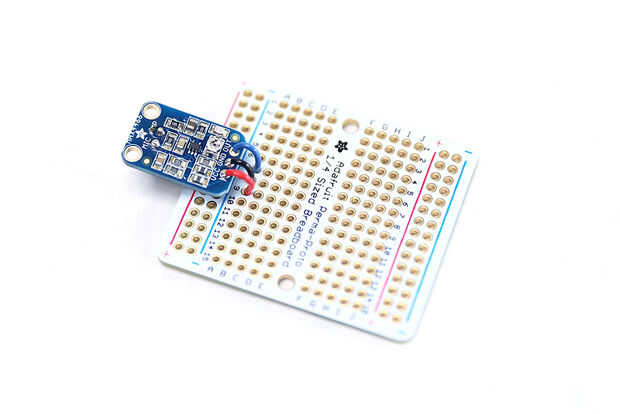

Circuito que transmite (tx) lee pin analógico 0 y se conecta a su red local. Cuando un cierto umbral está agrietado, el Edison mensajes del palabra "beso" con html en su IP local. Construir el circuito en un pcb, siguiendo el esquema adjunto.
Para tapar recta a las cabeceras de mujer, os adjunto encabezados masculinos al final de todos los cables conectados a la Edison.
La batería y el interruptor on/off se agrega en el paso siguiente.
