Paso 1: materiales
Para empezar - agradecimiento especial a JON-A-TRON para el corte y montaje de los marcos para mi y ayudar a este proyecto vienen a ser! Él es un mago de madera.

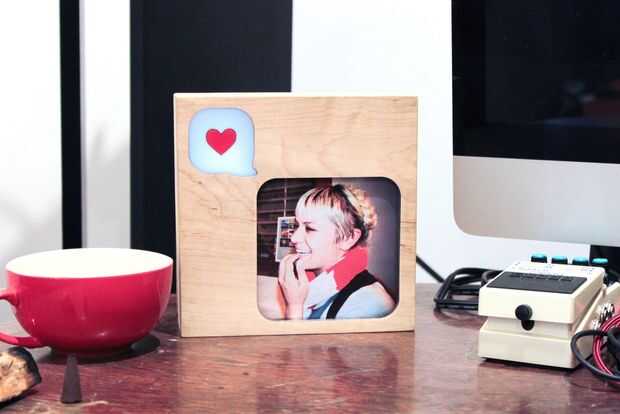

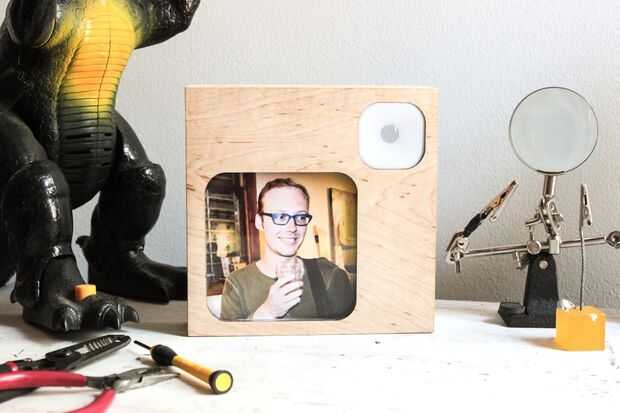

Ambos marcos son 6 1/2 "x 6 1/2" x 2 "con acrílico Pulse ajuste de detalles. La hoja de transparencia para la impresión en el corazón, esto puede omitirse para seco borra marcadores u otro mensaje o gráfico que quieres poner allí.
Cualquier Arduino compatible configuración del microcontrolador que tenga WiFi pueden utilizar habilidades, para este proyecto utilicé el Edison de Intel.
Marcos
[1] 8 "x 36" arce duro, 1/2" de grosor
[1] 9 "x 5" claro de acrílico, 1/8" de espesor
[1] 18 "x 8" blanco acrílico, 1/8" de espesor
[1] 12 "x 6" madera, 3/8" de espesor
[1] 12 "x 6" madera, 1/8" de espesor
[16] tamaño de tornillos 4-40, 3/8" largo
[10] tuercas para tornillos 4-40
[1] 1/4" tornillo para madera largo
[6] 1/2 soportes para tornillos 4-40
[1] tablero de viruta de 12 "x 12", 32pt (1/32 pulg) espesor
[1] 5 "x 10" pieza de cartón, 1/8" de espesor
[1] tubo de Epoxy de 5 minutos
[1] 4 "x 4" la tela de acoplamiento
pegamento para madera
Circuito
[1] Edison con placa de desarrollo Arduino
[2] 10 mm difundido LEDs blancos
[1] NPN transistor (2n2222)
[1] amplificador de micrófono de electret - MAX4466
[1] 1K resistencia
[2] Adafruit PCB tamaño cuarto Perma-Proto o cualquier tablas perf pequeño. Hay que un láser corta la pieza que se diseña para el perma-proto, pero se puede trabajar alrededor de él.
[2] las baterías 9 voltios
[2] 9 voltios Batería broches
[2] los titulares de la batería 9 voltios
[1] botón momentáneo del montaje del panel de 16 mm
cable de conexión
Herramientas:
cortador del laser
Impresora 3D (opcional si encuentras otra manera de hacer que el viento del paso de embudo
router madera con ranurado broca de 1/8"
abrazaderas
mazo - preferentemente arbolada o goma
lijadora de banda
lijadora de Palma
soldadura de hierro
Impresora 3D
