Paso 5: Qué hacer con ese pin 20
¿Qué es el pin 20? Anteriormente había leído que este pin fue algo que ver con radio control pero hay poca información acerca de cómo funciona. El pesimista me parece algo ridículo como autobús 1-wire de Dallas con algún proceso de apretón de manos diabólicas y todo el resto estaba esperando, pero me sorprendió gratamente encontrar que es una TTL lógica señal generada por el ordenador que es (+ 3.3v) cuando la tarjeta PCIe puede activar su radio. Quizás usted también podría decir que es una señal lógica negativa que es para desactivar la radio en la tarjeta. Lo que sea. Esto es fantástico porque es una solución de hardware completo de activación y desactivación de las radios.
Hay cierta lógica en la placa base que afirma/de-asserts esta señal cuando el usuario cambia la radio desactivar interruptor. El interruptor de una Aspire One realmente va ambas maneras: deslizar izquierda para activar/desactivar 3G. Deslizar derecha para WLAN. Por supuesto necesitará hackear algunas de plástico para hacer este trabajo, asumiendo que disponen de suficientes componentes para que funcione también en la ranura de 3G (no test este mecanismo).

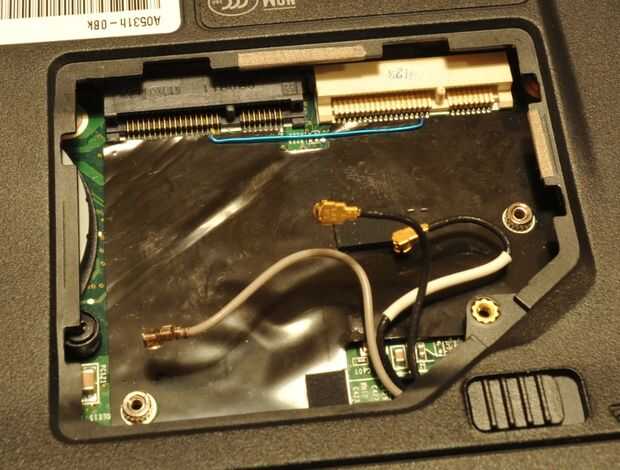

¿Me? Sólo he unido a pin 20 en cada ranura un interruptor permite y desactivados dos radios. Prefiero esto.
También podría cubrir para arriba y tienen la radio 3G habilitada permanentemente.
Nota: Observe antes cuando coloqué cinta de Kapton sobre la almohadilla para el perno 20, deje el pasador en la ranura de ser soldadas a la placa base.
