Paso 2: Hardware: esquemático

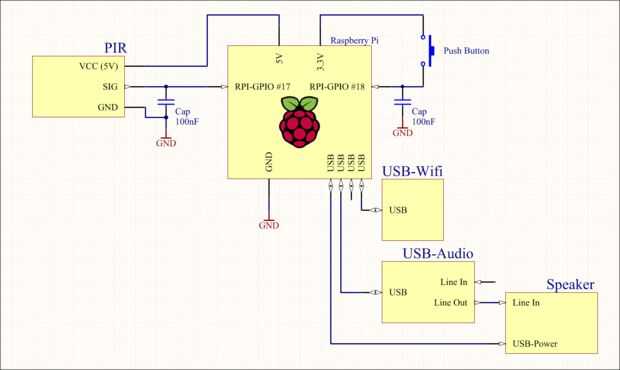

En los esquemas anteriores puede ver cómo conectar todo junto.
El sensor de PIR tienen 3 pines:
+ conectar a 5V
conectar salida GPIO #17
-conectar una toma de tierra
El botón se conectará a 3.3V y GPIO #18
Tanto tengo un 100nF GPIOs del casquillo, podría omitirse, pero proporcionará AC disociación y hardware debounce el botón.
Puesto que vamos a utilizar el desplegable interno de resistencia de la GPIO no necesitas uno externo, pero puede añadir un 3-10k uno si tienes problemas con la activación al azar.
Pero ten cuidado con lo USB dispositivos faltan en el esquema de Fritzing. En el otro esquema puedes ver que la potencia del altavoz está conectada a uno de los puertos USB de la RPis. En mi generación la potencia del altavoz está conectada directamente a 5V.
