Paso 3: Hardware: Sensor PIR
Como dijo utilicé un HC-SR505 pues es pequeño.
A través es diseño delgado es difícil de integrar en una caja pequeña, pero sería perfecto para un "en el diseño del cable".

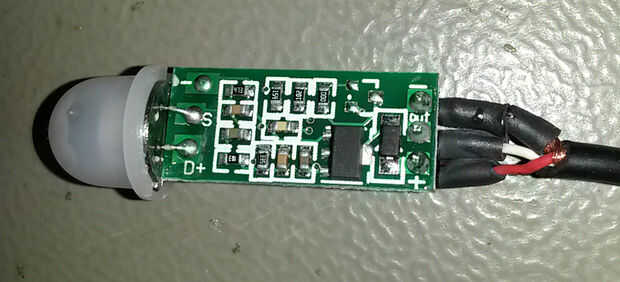

Así que yo primero había soldado un viejo 3pin vieja de auriculares Cable a él. Que primero medimos como "suficientemente largo". Era cerca de 2m pero recomiendo no exceder 5m. La resistencia del cable podría ser mucho para una entrada limpia alta en GPIO, al lado de un montón de otros efectos mal usando cables largos.
También protege el Sensor PIR real para el PCB con algunas capas de pegamento caliente.
no tomo una foto pero se puede ver que el sensor de PIR mecánicamente no está montado sobre el PCB
sólo soldado. Esto significa que cualquier tensión mecánica se aplica a los puntos de soldadura que es un nono.

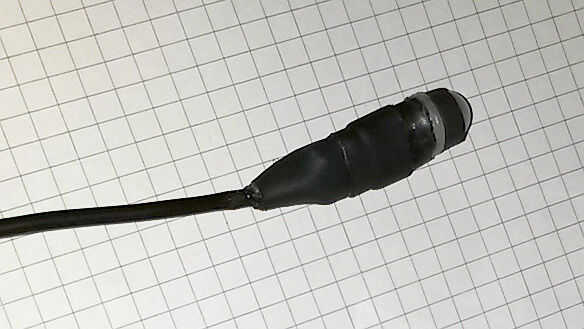

Entonces envuelto encogimiento tubos alrededor de él, para aislar el PCB desde el exterior y hacer el sensor negro.
