Paso 3: Armar el equipo físico
Algunos apuntes sobre armar esto:
- La parrilla no necesita ser perfectamente recta (tenía una esquina que no permanecen sobre la mesa). Una vez que el peso del engranaje está en la rejilla, todos los rincones quedará al ras con la superficie y el establo.
- Tuve que montar la fuente de alimentación un agujero de la parte inferior tiene un ángulo de la rejilla y quería asegurarse de que tenía espacio para añadir y eliminar fácilmente los cables de alimentación.
- Para la mayoría de los dispositivos, he utilizado el orificio de la abrazadera (u oído) del dispositivo. El debido al ángulo de la rejilla, el peso del dispositivo es equilibrado contra la parte superior del soporte, hasta ahora un solo tornillo en la parte inferior del soporte ha trabajado para mí.
- Para cada tornillo en el bastidor tenía este orden: 1) Rack 2) arandela 3) dispositivo de soporte tornillo de 4)
- La rejilla base es el primero en ser elaborado. Es bastante simple, aunque esperé a apretar los tornillos para tratar de conseguir el marco tan cuadrado como sea posible. Una vez que la parrilla está totalmente montada, mano apretar los tornillos.
- Ahora es el momento para comenzar a añadir cambios. Usted debe pensar en el orden que desee montar su equipo. Sabía que quería mi estante en la parte superior y decidió colocar la regleta en el parte inferior (bueno, un agujero encima de la parte inferior). Les recomiendo que primero de montaje y asegurarse de que tiene suficiente espacio para cables de alimentación y adaptadores de corriente. Obtener este derecho primera, cambiando más adelante será un dolor.

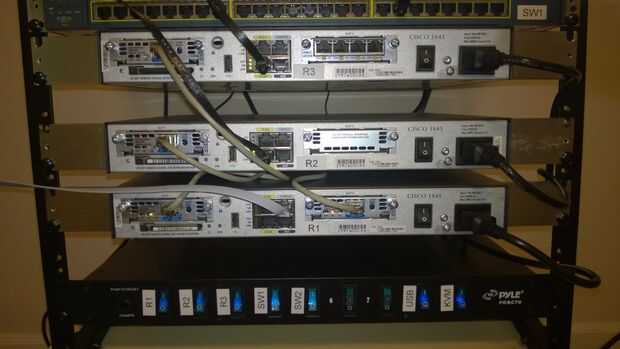

- A continuación pongo los routers. Asegúrese de dejar espacios entre los equipos para administración de cables donde sea necesario. Los routers realmente pasará "hacia atrás" para que la mayoría de los puertos se enfrentan a la parte delantera de la parrilla. Con los routers debería ver el puerto para el cable de alimentación.
- A continuación se pueden montar los interruptores. Mis interruptores no tienen el rack soportes (orejas) conectado. El kit de vino con algunos soportes de metal genéricos y los tornillos que eran bastante fáciles de montar los interruptores y luego los interruptores. Con los interruptores se montar "frente frente" para ver los puertos de Ethernet a la parte delantera de la parrilla. Con los interruptores, no debe ver los puertos de cable de consola o poder (que se enfrentarán a la parte posterior de la cremallera).

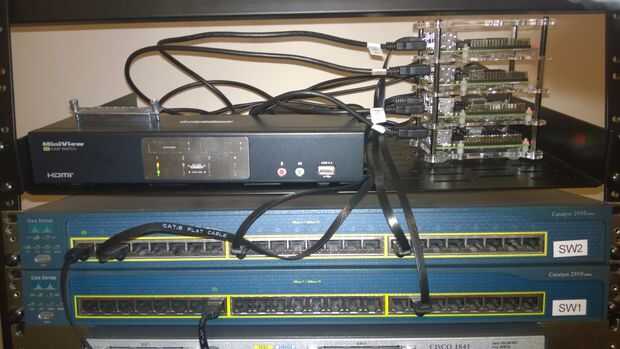

- El último montaje de estante en mi laboratorio era la plataforma. Éste era un poco complicado ya que tiene un ángulo de la rejilla. Si la plataforma está montada (normalmente) cualquier cosa redonda rodaría el estante detrás de la cremallera y el engranaje. Dado que quería poner la frambuesa pi de allí y el destornillador ocasional, necesitaba una plataforma plana. Esto se logró con las arandelas restantes.
- Yo primero atornillado en el perno inferior lo suficiente como para las roscas para agarrar.

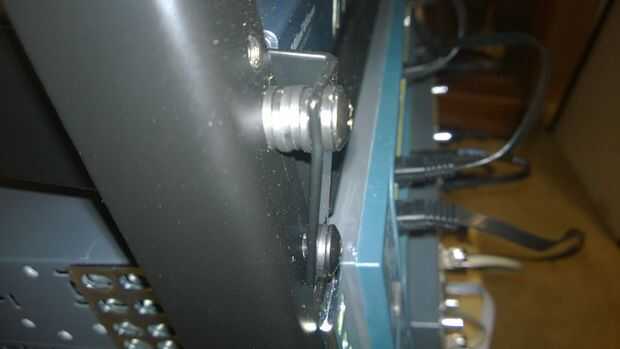

- Luego agregó cinco arandelas en el tornillo superior como se muestra en la imagen y atornillado el tornillo lo suficiente como para las roscas para agarrar.
- Entonces apretó el tornillo inferior en la mayoría de la manera.
- I luego tighened el tornillo superior de la forma.
- Por equilibrio de la tensión con el tornillo superior e inferior puede obtener el estante de bastante nivel.
