Instalación de matriz de LED en caso de electrónica antigua - requiere compra de Kit (2 / 3 paso)

Paso 2: Configurar el Kit de

Guía paso a paso para el píxel Guts DIY Kit

Incluido a las partes	Especificaciones / información
Matriz de LED RGB de 32 x 32	1024 RGB LED, 190 x 190 x 15 mm (7,5 "x 7.5" x 0.625 "), 1400 cd/m2 brillo LED de 6mm de tono, velocidad de lectura de 1/16, hoja de datos (en parte en chino)
	Especificaciones
Dongle Bluetooth 4.0	Enchufe este dongle en el puerto del USB de la Junta de iOIOMint
Bluetooth Dongle	Si utiliza la aplicación de PC, enchufe este dongle en el puerto USB de su PC. No es necesario si usa Android ya que Android tiene Bluetooth incorporado. Sin embargo, si tienes un dispositivo Android, puede que necesite usar este dongle en su lugar y conecte a la Junta de IOIOMint puerto USB.
Fuente de alimentación	110V a 240V corriente. Salidas 5VDC hasta 4 amperios. Conector de barril estándar de 2,1 mm. El enchufe es el "estilo de dos patas" para Estados Unidos/Canadá/Japón así que usted necesitará suministrar su propio adaptador para otros países.
Cables	Cables de alimentación y LED de matriz datos (IDC)

Añadir el sensor de infrarrojos opcional (no incluido) para utilizar las aplicaciones interactivas existentes.

Configuración de agallas PIXEL - Video Tutorial

Este tutorial en vídeo (duración: 8:15) camina a través de la configuración de píxeles agallas como las instrucciones paso a paso a continuación.

Configuración PIXEL agallas - instrucciones paso a paso

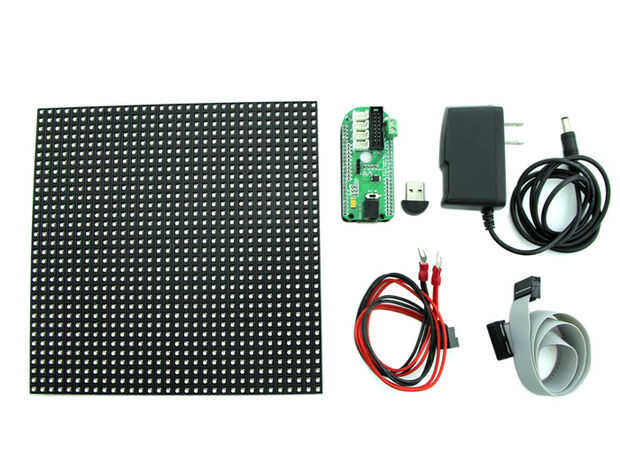

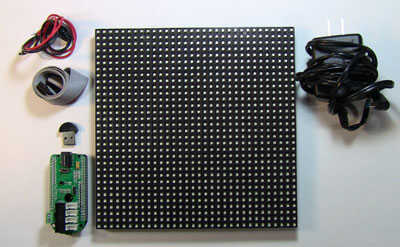

		Tripas PIXEL incluye una matriz de LED RGB de 32 x 32 IOIOMint Junta + shield de matriz de LED, Bluetooth dongle, cables y fuente de alimentación.

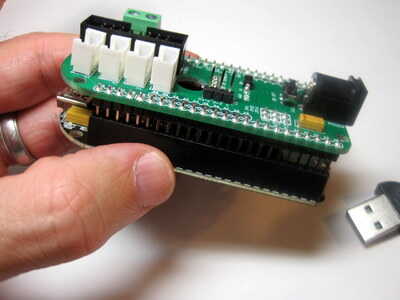

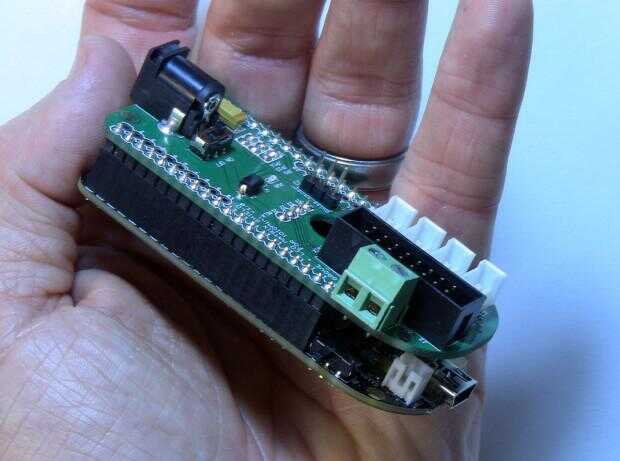

		Coloque juntos el escudo (tarjeta verde) a la Junta de IOIOMint (pizarra).

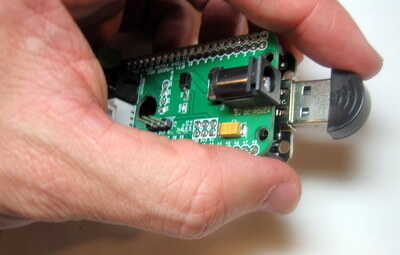

		Conecte el dongle de Bluetooth

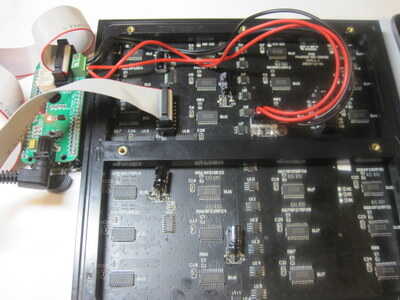

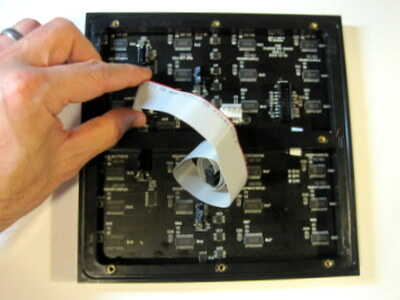

		Voltee la matriz LED y conectar el cable. Nota los dos encima de las flechas grabadas en el lado de la matriz de LED. Asegúrese de que las dos flechas apunten hacia arriba. Conecte el cable al conector de la izquierda. El conector del cable es dentado y pasará sólo una vez. No se utilizará el conector a la derecha.

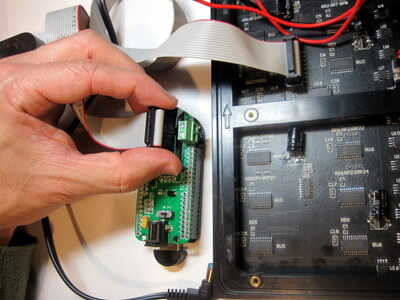

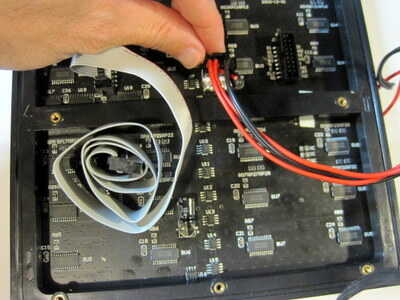

Enchufe el cable de alimentación de matriz de LED. Este cable se conecta también solamente una forma.Conecte el otro extremo del cable de matriz de LED a la Junta. Al igual que en el lado de la matriz de LED, el cable sólo va en un sentido.

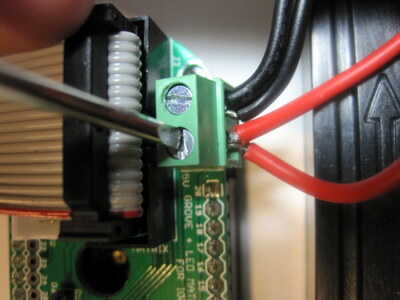

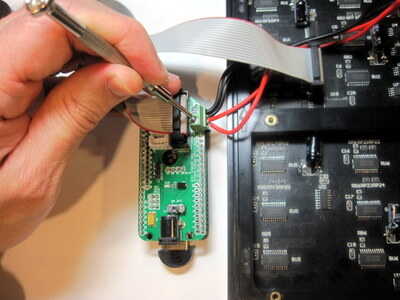

Atornille el otro extremo del cable de alimentación de la matriz de LED a la Junta. Este extremo del cable no va sólo en una forma para que tenga muy cuidado de que el cable rojo va al lado de la etiqueta de 5V y el cable negro va al lado de la etiqueta de tierra como se muestra en la imagen.

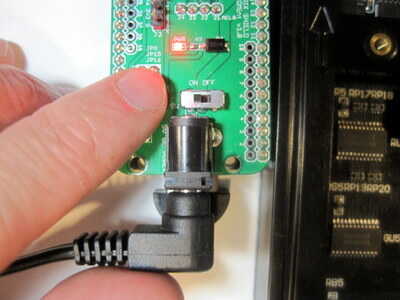

Conecte la fuente de alimentación a una toma de corriente y luego conecte al enchufe en la Junta. Encienda el tablero usando el interruptor, el LED rojo se encenderá.

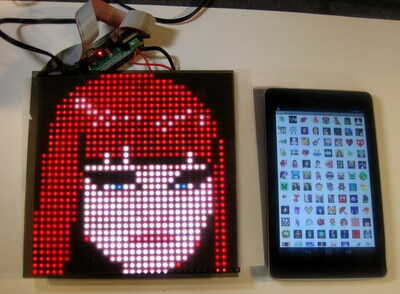

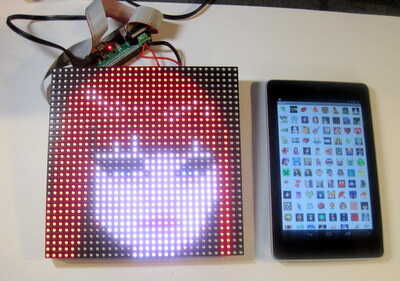

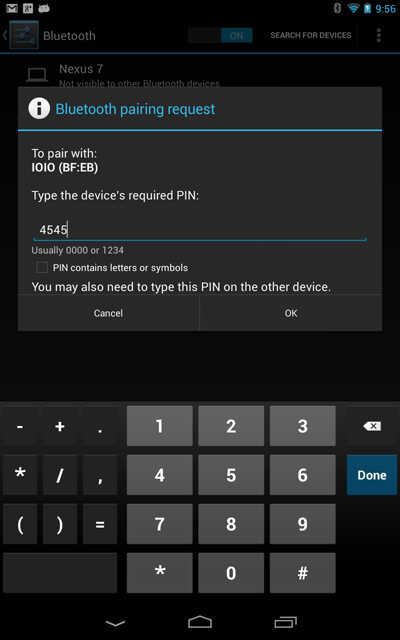

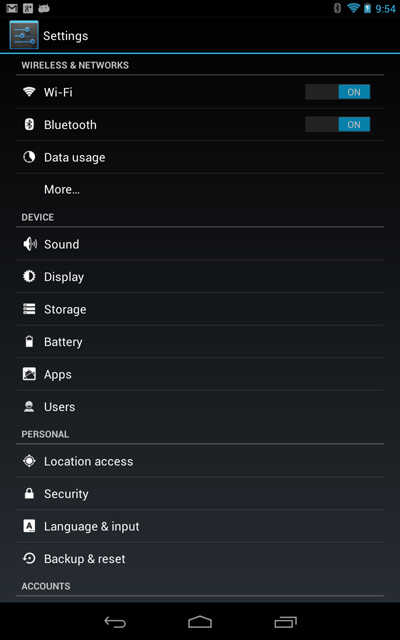

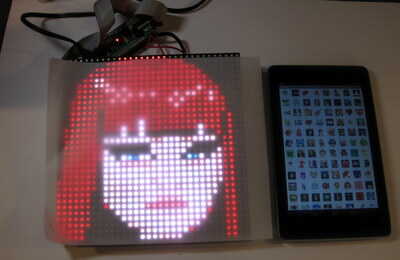

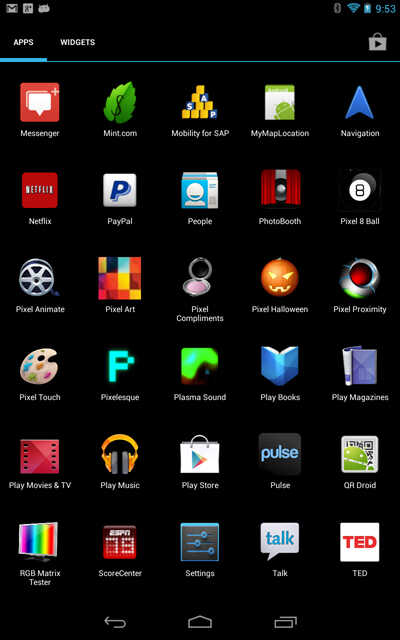

¡ Felicidades! Ya tienes el hardware conectado y alimentado. Ahora vamos a obtener el hardware hablando con tu dispositivo Android. Desde tu dispositivo Android, entrar en configuración de Android. Pulse "Bluetooth" y luego buscar dispositivos Bluetooth.Usted verá un dispositivo llamado "IOIO". Pulse sobre "IOIO" y especifique "4545" al par de Bluetooth.Después de descargar apps de píxel de Google juego, lanzar la aplicación "PIXEL Art".Pulse una imagen para mostrar en píxeles.

Todo hecho! Ahora es tu turno para instalar PIXEL tripas de alguna manera fresco.

Si no te importa compartir, nos encantaría que si publicaste la instalación en la Página de facebook de píxel.

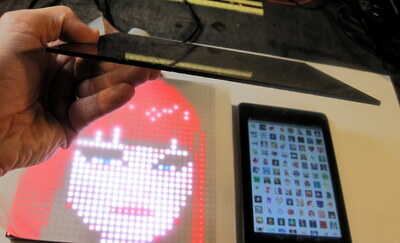

Tenga en cuenta que tendrás mejor resultado difundiendo los LEDs usando una capa fina de papel pergamino o la hoja de acrílico.

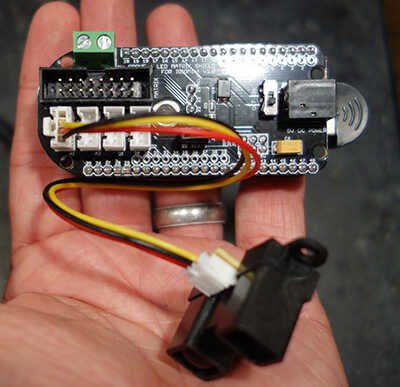

Opcional - si se utiliza el sensor de proximidad infrarrojo para permitir aplicaciones interactivasde píxel, le enchufe el sensor de proximidad de infrarrojos en el conector blanco superior.

Consulte la sección "Instalación personalizada" en la Galería de PIXEL para algunos proyectos de ejemplo usando el juego de tripas PIXEL.
