Paso 1: preparación
(estas instrucciones fueron escritas para la serie Senville Aura; hay una serie de unidades similares de otros fabricantes como Fujitsu y Lennox)
El primer paso es determinar el tamaño correcto de la bomba de calor. Para un lugar determinado, los registros climáticos dará un rango de temperatura al aire libre. Por ejemplo, el 97% de los días la temperatura no baje de-10 C o elevarse por encima de + 25 C. Entonces, dado un rango de temperatura interior deseada, decir + 15 C +21C, es posible calcular la pérdida de calor máxima y obtener una habitación particular dado el área envolvente (paredes, techo etc.) y el valor r de cada componente tales como paredes, puertas, ventanas. Esto puede ya se han realizado como parte del diseño original del edificio. Alternativomente, uno podría estimar basado en superficie y la práctica de la construcción local.
El siguiente paso es determinar lugares adecuados para los componentes (unidades interior y exterior). Para el Aura, la unidad interior pesa unos 10kg y está diseñada para ser montado en alto en una pared exterior. La unidad exterior pesa unos 40kg y puede ser montada sobre una losa de hormigón, sobre un soporte colgado de una pared o en un soporte de metal. Consulte el manual de instalación para espacios libres recomendados. La unidad exterior no debe estar expuesta a clima severo y no debe estar ubicada donde puede aspirar en escombros, suciedad, hojas etc. En la operación, soplará aire caliente (al calor), o aire frío (al calentar), por lo tanto deben probablemente no emplazarse junto a un patio etc. donde las personas se sientan.

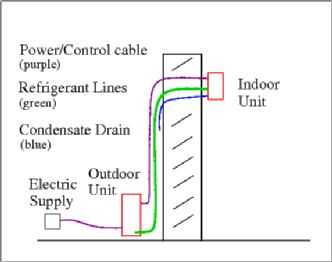

Las dos unidades están conectadas por líneas de refrigerante y por un cable eléctrico y pueden ser a cierta distancia uno del otro. Para el Aura, el máximo permitido línea longitud es 20m, y la diferencia máxima de altura es 8m. Además de las líneas y cables, ambas unidades tienen un condensado drenaje, que se deben colocar fuera con tubería con una pendiente descendente constante.
Si no hay dibujos de ingeniería están disponibles para las unidades, puede ser necesario realizar mediciones para determinar la ubicación de los soportes de montaje y líneas de servicio. Por ejemplo, las más pequeñas unidades interiores Aura tienen soportes en un campo de 18", mientras que las unidades al aire libre tienen soportes en un campo de 21".
La unidad exterior es notablemente más ruidoso (54dBA) que la unidad interior (37 dBA); probablemente no debe ser cerca de una ventana abierta.
El conjunto más pequeño de Aura requiere nominal 230 v AC de fase dividida en 9A, en un interruptor de 15A. Sistemas más grandes pueden requerir servicio 20A 25A. La unidad interior se alimentan de la unidad exterior. Salidas regulares son probablemente nominal 115 v, y la bomba de calor debe tener un interruptor dedicado, es probablemente necesario ejecutar el nuevo cable de un panel del interruptor a la ubicación de la unidad exterior.

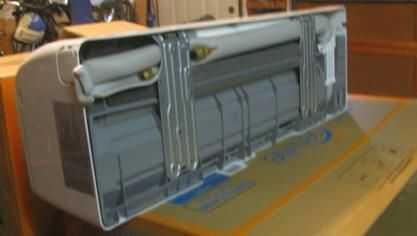

El Aura viene con refrigerante línea bachas doblados dentro de la parte posterior de la unidad. Hay recortes a ambos lados de la caja, por lo que las líneas pueden pasarse hacia el lado izquierdo a través de la pared, a través de un agujero en la pared detrás de la unidad de la izquierda, o las líneas pueden ser dobladas rectas y enrutados directamente a través de la pared detrás de la unidad de la derecha. Como alternativa podría, con cuidado, doblar a la derecha. Es necesario después de la instalación para conectar las líneas de refrigerante, por lo que la geometría debe permitir el acceso (no localizar las juntas dentro de una pared, por ejemplo).
Si la unidad interior se instala en la construcción de estructura de madera, soporte de al menos una debe fijarse a un pared. Idealmente una placa de apoyo debe usarse si hay no dos postes en lugares adecuados, aunque la pared de la cavidad cambia para mantener 5kg debe ser adecuada.

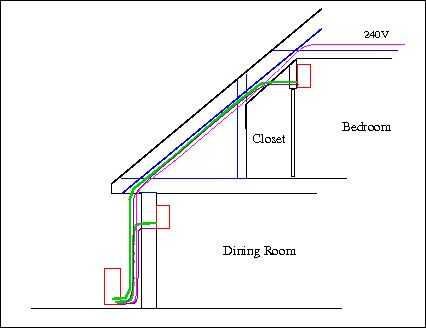

Todas las medidas y planificación debe hacerse antes de perforar un solo agujero - intentar no tener líneas emergen detrás de una bajante de pluviales que no se pueden mover o cortar un montante de pared o tubería de agua refrigerante.
