Paso 2: Verifique el ajuste (en el G5) antes de añadir pasta térmica.

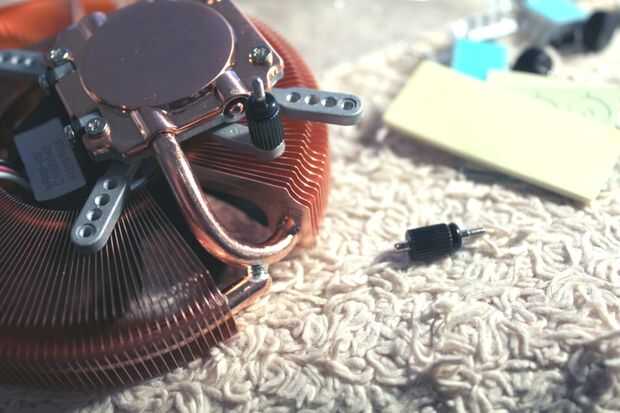

Instale cuidadosamente los 2 pezones como se muestra en la imagen, incluyendo los anillos de goma.
El disipador de calor está fuera del centro, así que asegúrese de que instalarlo para que no pegue en el borde de la tarjeta AGP!
Suavemente Coloque el disipador de calor hacia abajo en la GPU, que permite que el pezón termina para pasar a través de la tarjeta. Anillos de goma toquen en la parte superior de la tarjeta (lado del GPU) y arandelas de plástico la parte inferior de la tarjeta. NO metal toca la tarjeta directamente (excepto la parte inferior del disipador de calor en la GPU) - Asegúrese de que utilizar todas las partes señaló!
Voltee la tarjeta mientras sujeta el disipador sobre la GPU, luego coloque su disipador de calor en la caja de plástico que el disipador de calor. Esto hará que el proceso sea un poco más fácil, pero usted todavía tendrá que aplicar algo de presión en el centro de la tarjeta para evitar que se vuelque de la GPU.

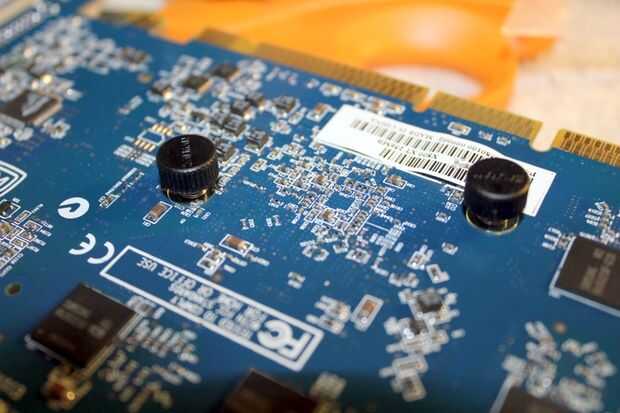

Coloque las arandelas de plástico sobre cada extremo de la boquilla, coloque los resortes (extremo más grande hacia la tarjeta) sobre cada extremo de la boquilla, luego empezar a cada tornillo de mariposa y alternativo que hace un par de vueltas en cada uno para mantener presión uniforme en la GPU. No apretarlos abajo apretado ya que no hay ninguna pasta térmica allí, eran apenas ceñidos.

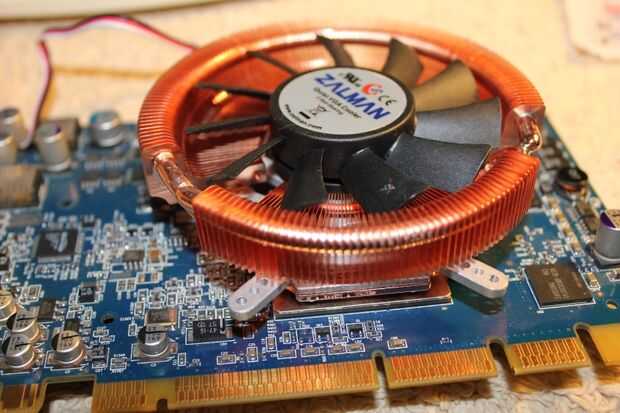

Poner todo junto para un funcionamiento en seco y luego trató de instalar en el G5.
La internet tenía razón... No cabe - está cerca, pero no quiero meter en y ejercer presión indebida sobre la tarjeta de video, o la ranura AGP.
Parece que voy a tener que cortar los tornillos que van en la parte inferior de la tarjeta.
