Instalación de un teclado USB en un portátil XO de OLPC, fase I (7 / 8 paso)

Paso 7: Hacer un gran agujero de miedo

Después de haber conseguido su nuevo controlador de teclado a su tamaño, las cosas realmente malas comienza pasando a tu XO. La tarjeta controladora estaba delgada para caber en el cuarto de pulgada espesor teclado caso usted tiró en paso 2, pero la base de la XO es increíblemente delgado (deprimente!). No desesperes, sólo hacer otro agujero.

Esta vez va a ser un hueco del tamaño de controlador de teclado en de la placa de acero del teclado sentado en el. El agujero compensar parte del grueso del controlador para que el caso de la XO en realidad cerrará otra vez. Yay.

Alinee la tarjeta más o menos con el cable de cinta, traza alrededor de él, luego corte a lo largo de la línea de puntos. Agregar un orificio adicional para el cable de cinta para no conseguir Cruncheando contra la tarjeta. He utilizado cuatro ruedas Dremel cortar mina. Que se puede hacer mejor. Asegúrese de que quita las rebabas los bordes, especialmente alrededor del espacio extra que dio el cable, por lo que cualquier contacto con el acero es agradable y suave. Si usted quiere ser extra seguro, cap eso acero con un trozo de cinta de cello.

Dremel a las "costillas" que recorre el interior del caso contrario, el controlador de la tarjeta, para que la tarjeta tendrá un poco más espacio en ese lado, también.

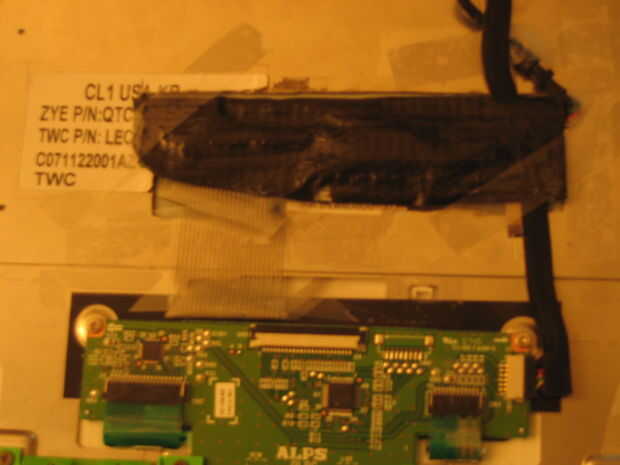

Pase el cable USB hacia arriba y fuera el caso, siguiendo el cable del controlador trackpad y pegar todo en su lugar. He utilizado un montón de cintas de cello. ¿No es encantador? Por suerte nadie jamás verá esto otra vez.

Su trabajo está hecho! Llame en el cirujano de cierre para volver a montar la XO. Recordar a su colega que los puntos tendrá que mantener muy apretado, porque el paciente tiene agallas nuevo y más grandes. Recomiendo el cable USB alrededor de la bisagra de la alimentación y dejando la cubierta de la bisagra por ahora.
