Instalar LEDs en pedal de la amp (6 / 10 paso)

Paso 6: Prepare el circuito.

Ok, ahora es el momento para divertirse con eléctrica. Este circuito no interfiera con el amplificador, por lo que tiene su propia fuente de alimentación e interruptor on/off. De lo contrario, el LED podría activarse cualquier momento (como cuando en su gigbag) y la batería.

En primer lugar, estudiar su pedal y anota qué terminales están conectados cuando el interruptor es encendido y apagado. El LED del circuito debe ser conectado de tal manera por lo que se enciende cuando se pisa el pedal.

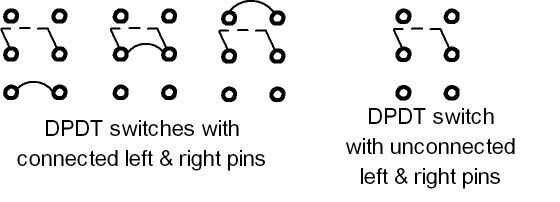

El interruptor SPDT recomienda tiene dos hileras de tres pines de conexión. Asegúrese de que ambas filas no están conectadas de ninguna manera: señal de control del amplificador podría ser reencaminado lejos a su circuito, deshabilitar completamente.

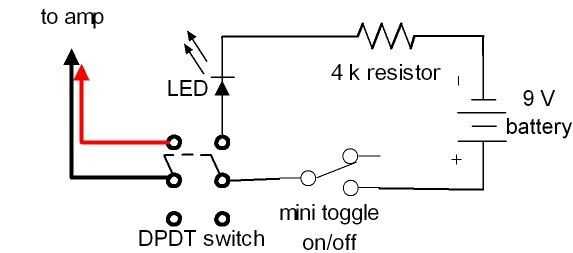

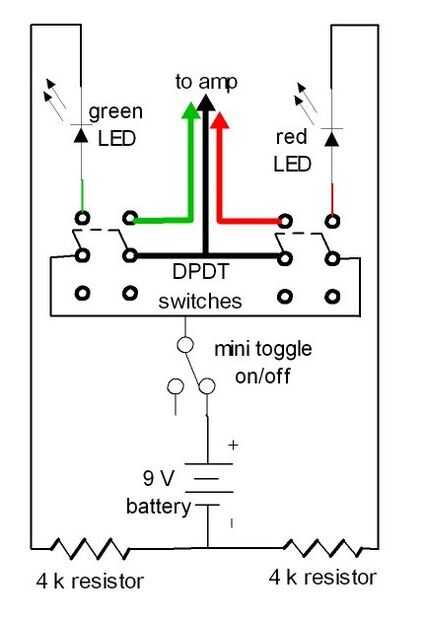

Suelde los cables siguiendo el esquema. Es mejor colocar todo antes de la instalación así que usted puede probar si funciona correctamente.
