Instalar un arnés JAMMA en un gabinete de la arcada (1 / 9 paso)

Paso 1: ¿Qué es JAMMA?

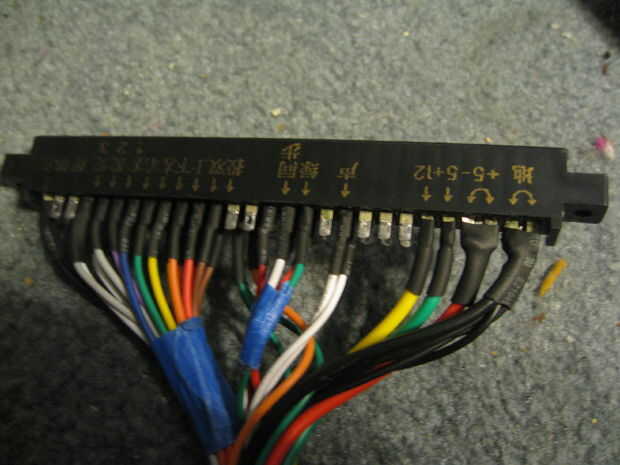

JAMMA es un diseño estandarizado por la industria para los conectores del tablero de juego de arcade.  El nombre de JAMMA está parado para la "Asociación de fabricantes de maquinaria de atracciones de Japón", y se convirtió en un de facto estándar en algún momento de la década de 1980.

Los pernos están etiquetados con letras y números

  • el costado del componente es todos los números
  • la soldadura es todas las letras
    • no incluye "i" o "o" ya que son similares a los números
    • a partir de capitales
    • terminando con minúsculas

Algunas notas sobre el pinout-

  • el conector tiene un lado "solder" y un "componente".  El lado de "componente" enfrenta a la dirección que hacen todas las fichas en el tablero
  • "NC" significa "no conectado" para los cables
  • La "ranura de la llave" es una muesca en el tablero JAMMA.  La muesca hace el conector asimétrico por lo que no conectar el tablero boca abajo.  Algunos conectores tienen una pieza de plástico aquí.
  • algunos juegos tienen 4 botones, pins "c" y "25" son estos 4 botones
