Paso 2: ¿Por qué utilizar JAMMA?
Es menos limpio muchos gabinetes usados han sido un poco maltratados por sus anteriores propietarios. Daño de jugadores y apresuradas reparaciones sea igual algunos problemas bastante locos con el hardware.
Juegos antiguos, como este gabinete, IKARI Warriors tuvieron un pinout de PCB que no coincida con JAMMA. Para poder utilizar el armario de juegos JAMMA, uno debe sustituir el conector o incluso vuelva a cablear todo el gabinete, teniendo cuidado para que coincida con cada cable en el lugar adecuado en el conector.

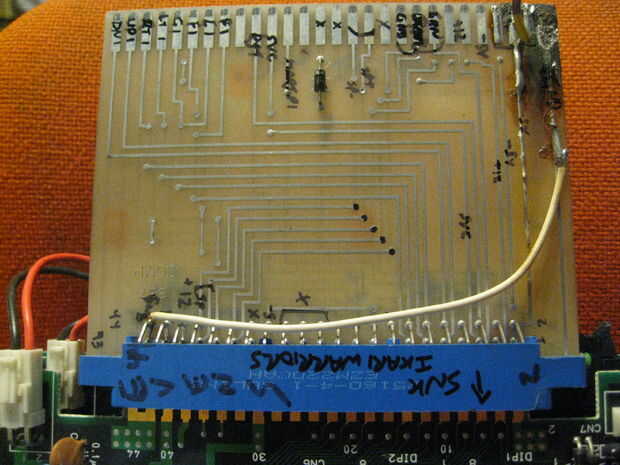

Como se puede ver, en mi máquina, no sólo fue la original tablero no-JAMMA (era una propiedad pinout usado por SNK), pero también alguien, posiblemente un reparador, cableado del gabinete en un tercer pinout, que llamo "sorta JAMMA". La placa SNK estaba conectada al gabinete con esta placa de janky. Era totalmente - las marcas de lápiz son mi intento de hacer algún sentido de la Junta.
El "CSI: operador de Arcade" parte de nuestro programa: de las marcas de quemadura en el conector a tierra, podemos inferir que la Junta y huellas no fueron clasificadas por la cantidad de corriente para toda la máquina por una sola traza (oopsie!). Había cuatro conexiones de tierra, pero que no estaban conectados entre sí y de la mirada de cosas todo el poder para toda la Directiva iba a través de un conector de este.
Frito el conector de la placa, y en lugar de conectar los otros motivos, el operador conectado otro cable solo al suelo, probablemente porque no saben nada acerca de cómo funciona la electricidad o ley de Ohm o el efecto Joule - básicamente "Si pones una gran cantidad de corriente a través de un pequeño alambre se derretir o prenderse fuego. Este cable poco siguiente también frito...
Si usted mira de cerca se puede ver un problema similar le sucedió a los + 5V conexión y re-fue soldado una y otra vez.
La versión corta: tengo que rehabilitar este gabinete para conseguir mi trabajo juego. Como puedo obtenerlo trabajando de una manera moderna que puede utilizar otros juegos, ¿no crees?
