Instalar un arnés JAMMA en un gabinete de la arcada (3 / 9 paso)

Paso 3: El JAMMA arnés

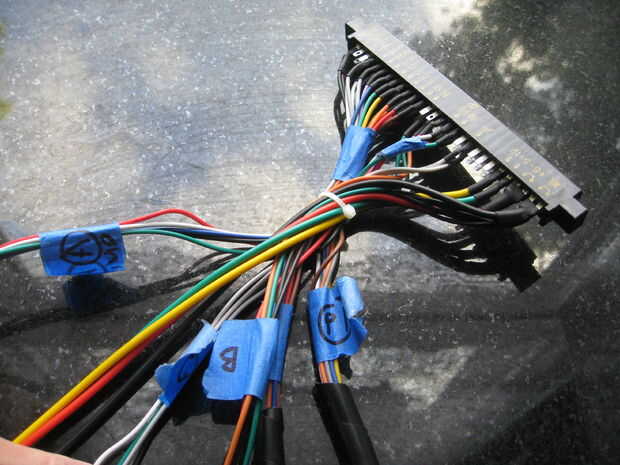

Estos días, usted puede comprar un arnés completo que es precableado en un "telar".  Si tienes suerte, los cables se ser ya liados con ataduras de cremallera en grupos sensibles.

Si va a cablear su gabinete, en algún momento deberás saber lo que hace cada cable.  Esto es más fácil de lo que suena - literalmente seguir el cable desde donde comienza, en su conocida posición en el conector, a donde termina.

Para hacer las cosas fáciles de entender, I:

  1. etiquetado los grupos (con cinta azul y)
  2. poner alambre de envoltura en espiral en los paquetes más grandes - esto es una espiral de plástico se puede comprar en Radio Shack para unir alambres

Observe mi arnés es un poco peculiar: hay algunas desviaciones del estándar.

  • ¿Ver la gran diferencia junto a los cables del altavoz blanco?  Hay ningunos alambres para cualquiera de los contadores de monedas o bobinas de bloqueo (J, K, 8, 9)
  • Difícil ver en esta imagen, pero el suelo de VIDEO (14) no está conectado a ese pin, está conectado con la tierra principal arriba
  • ¿Ver los espacios vacíos al lado de los cables del monitor?
    • INCLINACIÓN (S) es ajena, que es igual, ya que no tengo un dispositivo de inclinación en el gabinete
    • INTERRUPTOR de la moneda 1 + 2 (T, 16) están conectados al mismo cable, que sólo está conectado al interruptor de la moneda 1
  • ¿Ver el espacio en blanco en el lado izquierdo?
    • no hay ningún botón 4 en cualquier reproductor (c, 25)
    • los pernos de la parte inferior 4 (e, f, 27, 28) están destinados a ser tierra.... pero sólo la parte inferior dos (f 28) están conectadas

Suspiro.
