Instalar un arnés JAMMA en un gabinete de la arcada (5 / 9 paso)

Paso 5: Conectar el video

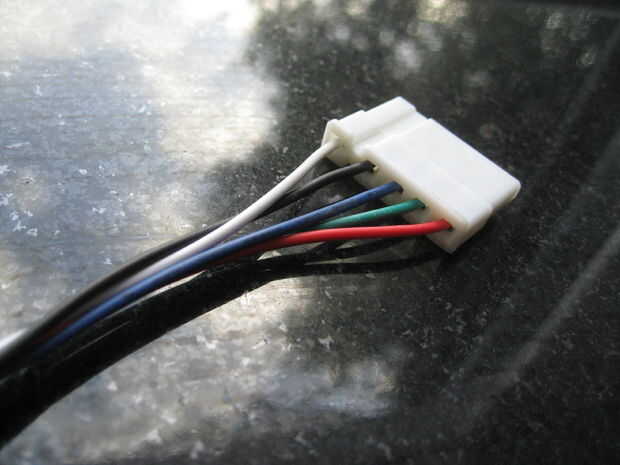

Este es el conector de vídeo, otra fácil.

Los cables están codificados por colores y llevan las señales:

  • VIDEO ROJO
  • VIDEO VERDE
  • VIDEO AZUL
  • SINCRONIZACIÓN de vídeo (cable blanco)
  • VIDEO tierra (cable negro)

Como se mencionó anteriormente, aunque JAMMA especifica un pin especial para la tierra del VIDEO, en este telar del arnés está realmente conectado a uno de los pines en el extremo del conector principal.

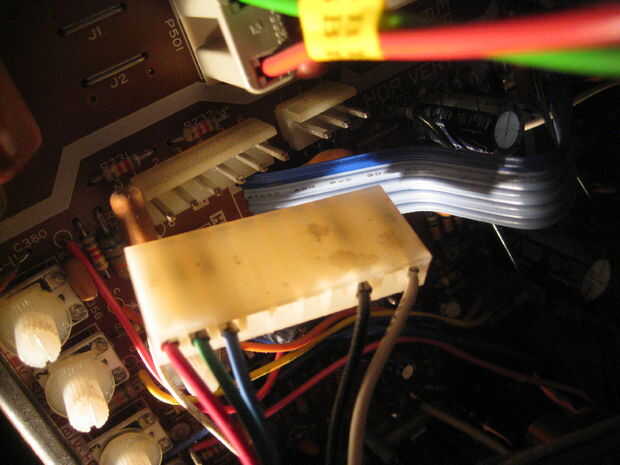

El monitor en mi gabinete tiene una toma diferente que este arnés (y no tengo la herramienta para hacer un nuevo conector), así que a picado la cabeza de éste y soldar los cables a los cables viejos ya conectado al enchufe compatible.
