Instalar un arnés JAMMA en un gabinete de la arcada (8 / 9 paso)

Paso 8: A un lado: los cables no utilizados en telar

Esto es para la referencia solamente, en caso de tener el mismo mazo de cables.

Los dos restantes grupos de paquetes de cable:

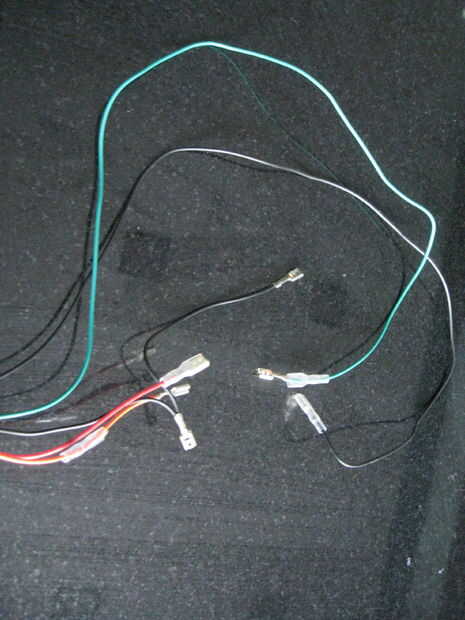

paquete "B" aquí tenía conexiones a

  • GND (muy largo)
  • TIERRA con un terminal adicional
  • PRUEBA (naranja)
  • SERVICIO (rojo)
  • MONEDA (verde, muy largo)
    • hay solamente un conectador de la moneda de dos ranuras para monedas.

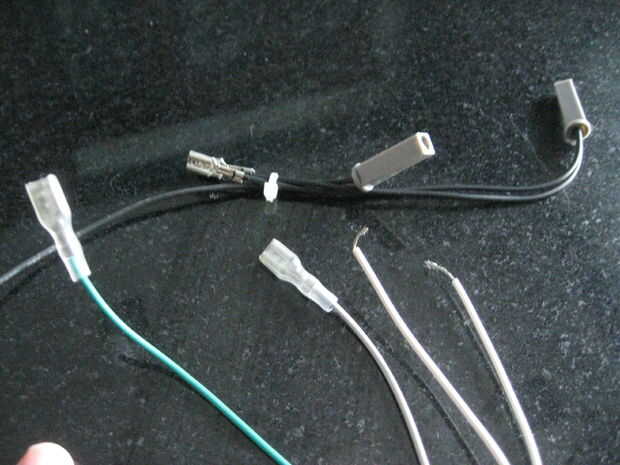

paquete "C" aquí tiene conexiones a

  • altavoz + y - (blanco, largo, sin terminales)
  • MONEDA (verde, muy largo) - otra!
  • P2 ¿BOTÓN 4? Este es pin c (gris)
  • GND (negro, con un enchufe de zip-atado al otro conector con 2 terminales)
