Instalar un cableado de abrepuertas de garaje para motos Hi-Beam (2 / 7 paso)

Paso 2: Alambre hasta el relé

Originalmente compré este relé particular así que pude montarlo en una placa de circuito, pero la Junta no encajaba en el cuadro de proyecto junto con todo lo demás, así que opté por correr el cable directamente al relé.  Este relé es bastante compacto, que ayuda a montar todo, así que yo sugeriría aún usarlo.

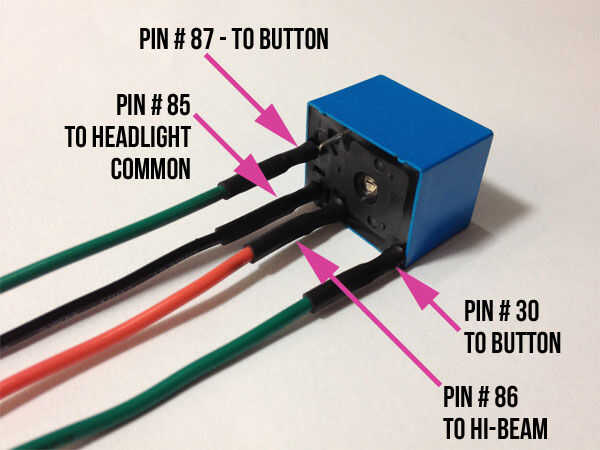

Para que sea fácil hacer un seguimiento de lo que era lo que, utilicé alambre verde de conexión para ejecutar los cables que se adjunta al botón en el abrelatas de la puerta de garaje.  Éstos están conectados a los pines #87 y #30 y son aproximadamente 3" de largo.  El cable negro va a ir al capacitor y las resistencias (y luego al cable común de linterna).  Está conectado al pin #85 y es aproximadamente 3" de largo.  El cable rojo se ejecutará completamente fuera de la caja del proyecto en el circuito hi-beam, así que es de 12" de largo y está conectada al pin #86.  Todas las conexiones han sido soldadas y luego aplica la tubería del encogimiento del calor.
