Instalar un cableado de abrepuertas de garaje para motos Hi-Beam (5 / 7 paso)

Paso 5: Conecte el relé de abrepuertas de Garage

Para este proyecto usé Chamberlin Universal garaje puerta de entrada que originalmente había recogido de Lowes.  He desmontado el abridor y descarta todo excepto la tarjeta de circuitos.  Ya que iba a instalar esto en el recinto del faro, he instalado una batería nueva para asegurarse de que sería un tiempo antes de que tenía que meterse con él otra vez.

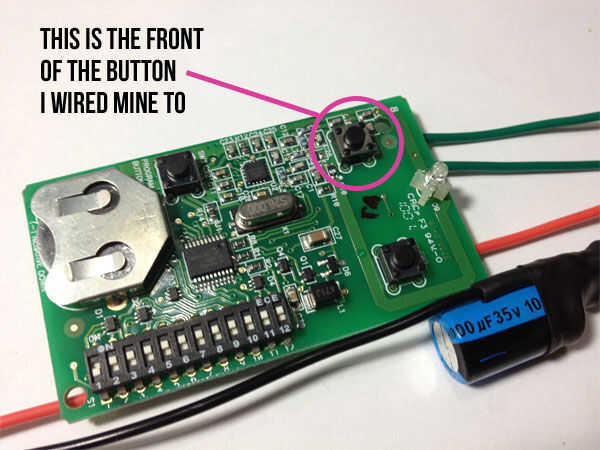

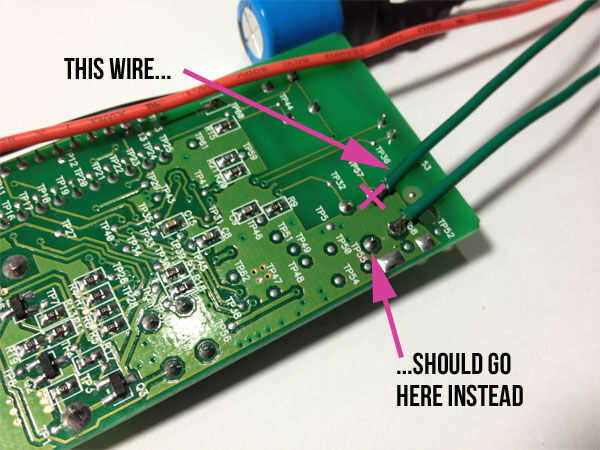

En la parte posterior de la placa de circuito, localicé los dos contactos en la parte trasera del botón que activaría el abridor.  Usted puede descubrirlo usando un pedazo corto de alambre para conectar los dos puntos.  Si es la pareja correcta, se activará el abrepuertas de garaje.  Asegúrese de que usted comprobarlo antes de soldarlo - como se puede ver en mi imagen de abajo, había conectado al punto de contacto mal al principio y tuvo que volver y arreglar más tarde.
