Paso 4: Problemas: modificación #1... cont
El relé de automóvil de 12V tiene una bobina de resistencia es 87 ohmios.
Como I = V/R (Ley de Ohms), la corriente dibuja cuando ON = 12/87 A = 138mA o 140mA redondeado
El BD681 tiene un Hfe (ganancia) de 750, por lo tanto la Base actual para cambiar esta carga
IB = 0.14A / 750 = 0.187mA
El tamaño de la resistencia necesaria para limitar el flujo de corriente a 0.187mA sobre un potencial de 12 v =
R = V / I = 12 V / 0.000187A = 64171 ohmios = 64kOhms. Esto me da el valor de la resistencia a utilizar.
Observe que este circuito se conecta a 12V de la batería, que atraerá a 0.000187A por hora en estado de espera. Esto es igual a
4.488 mA / día, o 31.4 mA / semana, 125.6 o mA / mes.
Niveles más bajos de consumo de energía se podrían obtener si un transistor con una ganancia mayor que hFE fue utilizado, pero esto ya es bastante bajo.

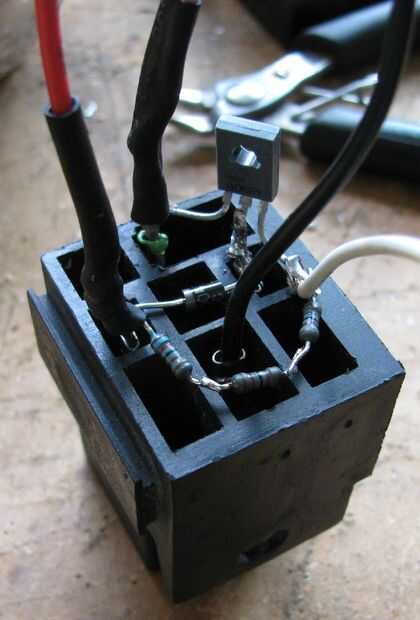

Por lo que este módulo cuando tiene 5 cables que van en él.
1. Rosa alambre--> va al cerebro caja rosa
2. gris cable--> va al cerebro caja gris
3. + 12V--> va al cerebro cuadro rojo
4. tierra--> va a la tierra
5. negro--> va al cable blanco y negro en la CB250
