Paso 5: Problemas: modificación #2
Como se mencionó anteriormente, cuando la llave de encendido está en "OFF", la unidad del CDI está conectado a tierra mediante cable blanco y negro a través del interruptor de encendido y luego a tierra a través de cable verde oscuro (Dg).
Cuando se activa la función de arranque remoto, el SPY5000 envía + 12V a través del cable marrón (ACC) y luego envía un breve + 12V la señal azul (en Y/R) para el circuito del motor de arranque. Esto debería empezar el motor, excepto el CDI unidad está todavía conectado a tierra a través del interruptor de encendido, que está en la posición OFF. No puede provocar la ignición, la moto no se puede iniciar. Este es el problema.

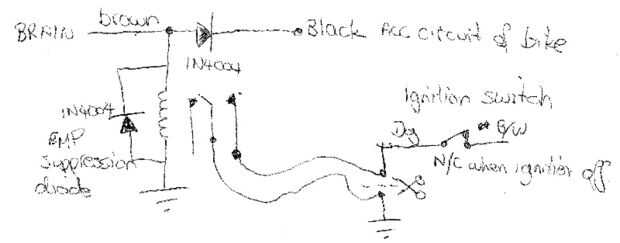

Por lo tanto, he añadido un relé que se activa por el cable marrón de SPY5000 + 12VSignal y corta el cable de tierra (Dg) desde el interruptor de encendido y solamente el interruptor de encendido.

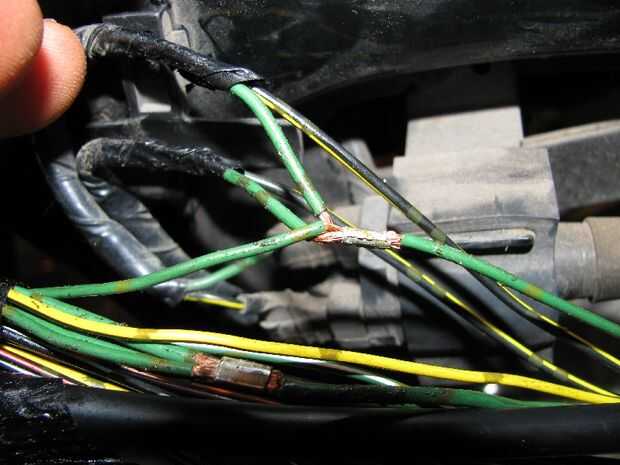

Se trata de cables hasta un diodo de protección relé, accionado por el cable marrón de SPY5000. El único cable Dg desde el interruptor de ignición fue identificado, desconectar el cableado del Dg y nuevamente se enrutan a través de su propio cable al relé, que cambia a la tierra. La fotografía muestra múltiples cables Dg conectados juntos. La correcta debe ser situado, desconectado y es nuevo cable extendido al relé.
