Paso 6: Problemas: modificación Nº 2... cont...

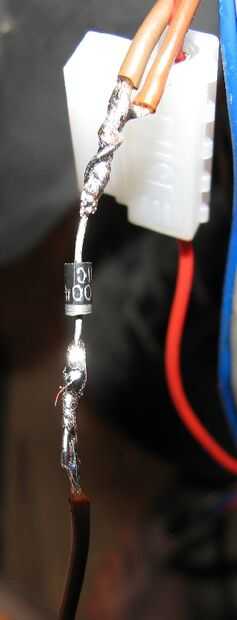

Este relé sólo debe ser desencadenada por ACC circuito de SPY5000, no de la CB250 ACC. Un diodo 1N4004 entre marrón y negro asegura que sólo circuito ACC de SPY5000 activará el relé.
Sin el diodo, circuito de CB250 podría desencadenar el relé y, a continuación, el interruptor de encendido no puede dejar de la CDI cuando la clave es "OFF"

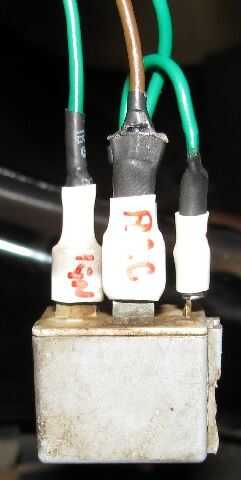

Se trata de cómo está cableado el relé. Usted tiene el ACC de Brown de la alimentación, el cable de la dirección general de encendido y los cables de tierra. Nota que se necesita un relé con un terminal de N/C y el diodo de protección así.
Así, cuando la moto se inicia normalmente con la llave de encendido, este relé está apagado y normalmente cerrado, el circuito se realiza normalmente.
Cuando la moto está en "OFF" y el SPY5000 comienza la moto remotamente, la ACC SPY5000 alambre va (marrón) + 12V, encender el relé, desconectar la llave de encendido de la tierra, permitiendo a la CDI operar. Cuando el SPY5000 apaga remotamente la moto, el relé se cierra, las tierras de la CDI a través de interruptor de encendido y contactos de relé.
