Paso 2: Preparar rampas para tu SilentStepSticks - e instalarlos
RAMPAS
Si usted está usando el campo común A4988 StepSticks como yo te hago necesario invertir el sentido de sus motores.

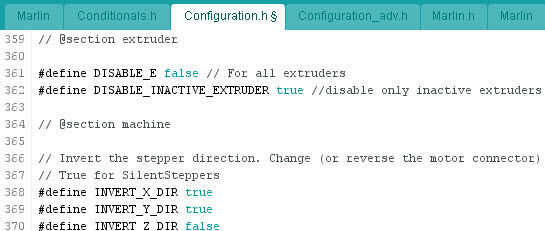

Recomiendo invertir la dirección del motor en el firmware. A menos que se ejecuta en la actualidad sus steppers en algo más que 1/16, necesita hacer cambios en el firmware de todos modos.
También puede cambiar los cables de motor-par ir a sus rampas intercambiando sobre las par a la derecha, con el par a la izquierda, prefiero hacerlo en el firmware. (razón por la cual no tener imagen de intercambio en el cable).
En el tablero
Debajo de cada uno de sus conductores hay un número de puentes. Nota su colocación, como sea necesario conocer la configuración actual de microstepping.
Si no está seguro en su actual microstepping, puede hacer referencia a esta tabla.
Puente 1 es el más cercano al conector de alimentación de rampas. Número 3 es la otra manera.
Fuente: http://www.reprap.org/wiki/RAMPS_1.4#Stepper_Drive...
Volver a nuestra projct.
Ahora debes quitar todos los puentes debajo de la ubicación donde vamos a instalar cada uno de los SilentStepSticks. Para ello, ya que queremos correr en 1/16 microstepping. El SilentStepSticks lo marca entonces a 1/256 - en caso de que confunde algunos (sé que estaba confundido).
Instalar el SilentStepSticks
Ahora coloque la SilentStepSticks en su placa de rampas con el orificio para el trimpot (potenciómetro) hacia la clavija adaptadora de rampas. El potenciómetro en el viejo A4988 enfrentaban al revés.
Permite ahora dirígete a la parte de firmware antes de que comience a sintonizar a estos bebés.
