Instale un tomacorriente conmutado 12v potencia en tu moto - Intro (2 / 3 paso)

Paso 2: Instale un tomacorriente conmutado 12v potencia en tu moto - cableado todo

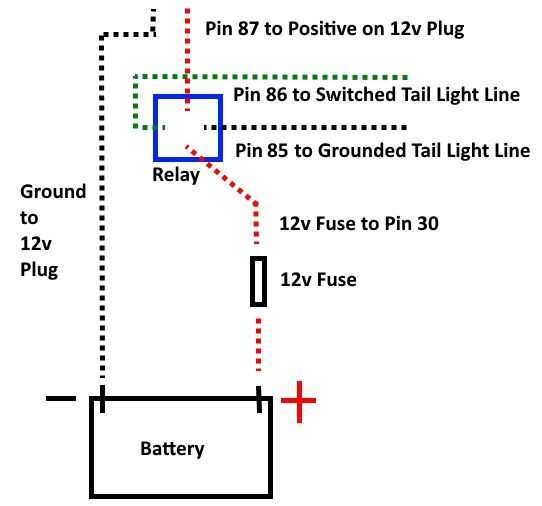

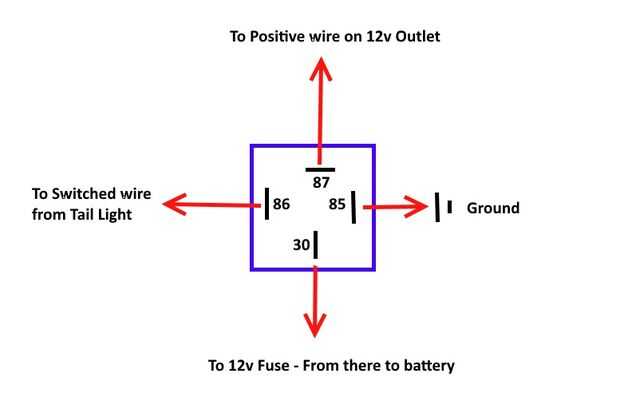

Usando los dos diagramas adjuntos como guía ahora necesita cablear todo.

  1. Ejecutar un cable del Pin 85 del relé y este empalme en la línea de puesta a tierra de la luz trasera
  2. Una longitud de cable con uno de los terminales de anillo de la encrespadura y esto a su fusible de 12v. El otro extremo del fusible 12v debe ir a Pin 30 del relé. El terminal de anillo deberá conectarse el Terminal positivo de la batería cuando usted vuelva a instalarlo.
  3. Ejecutar un cable de Pin 86 y luego empalme el otro extremo en la línea interrumpida en la luz de la cola
  4. Ejecutar un cable de Pin 87 a la línea positiva en la toma de corriente de 12v
  5. Una longitud de cable con uno de los terminales de anillo de la encrespadura y ejecutar este a la línea de tierra en la toma de corriente de 12v. El terminal de anillo irá alrededor de la Terminal de tierra en la batería cuando usted vuelva a instalarlo.
