Instrucción de edificio G2 mini Delta Rostock (15 / 19 paso)

Paso 15: Montar las barras diagonales

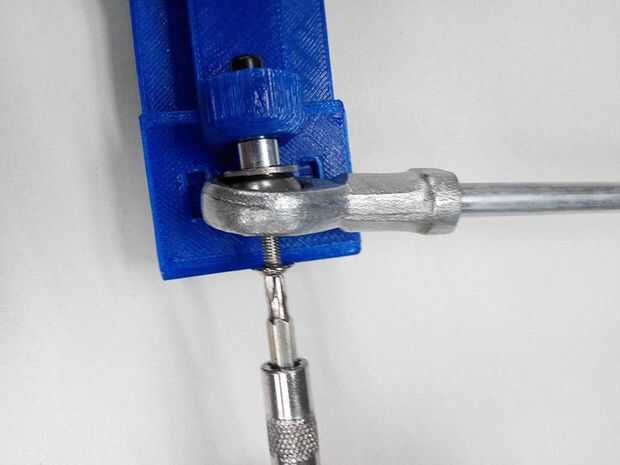

Paso 1. Montar la barra diagonal en el carro.

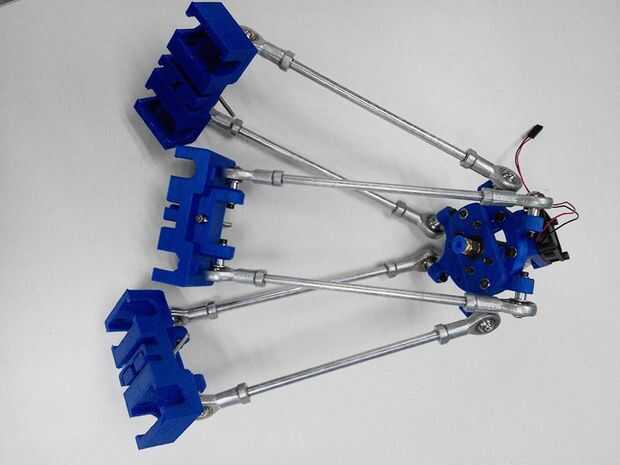

Step2. Repita los pasos anteriores para las otras barras diagonales. Y Monte el otro extremo de las barras diagonales a la araña.

Las indicaciones deben ser como se muestra en la siguiente imagen.

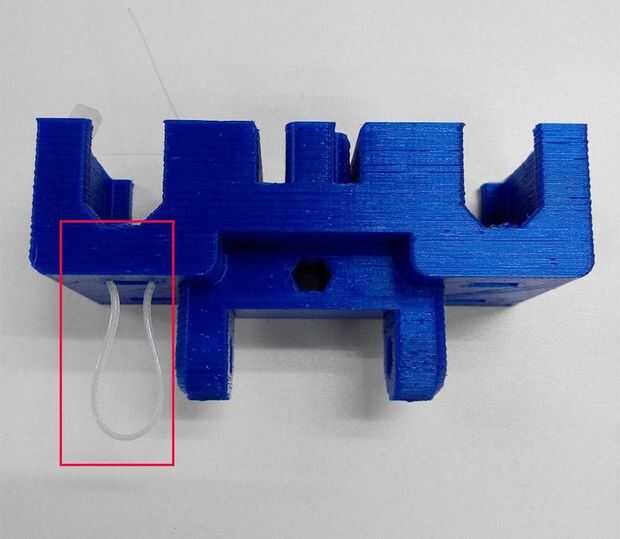

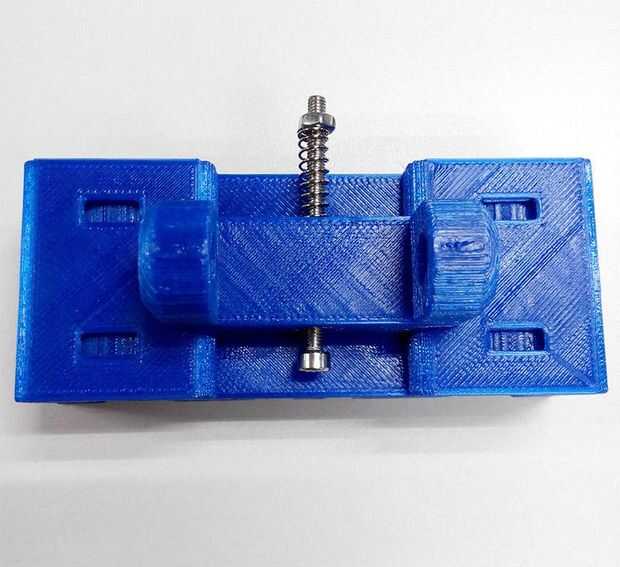

Paso 3. Inserte el M3 x 40 tornillo en el carro, es de este tornillo para golpear el tope.

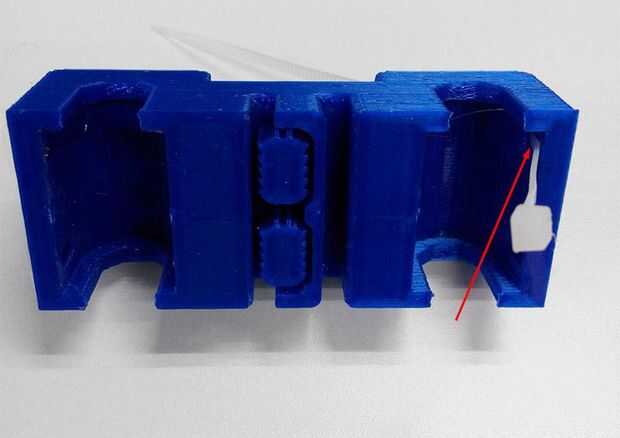

Como se muestra en la imagen, hay un manantial en el medio.

Paso4. Conecte la plataforma impresión montada a las barras lisas.

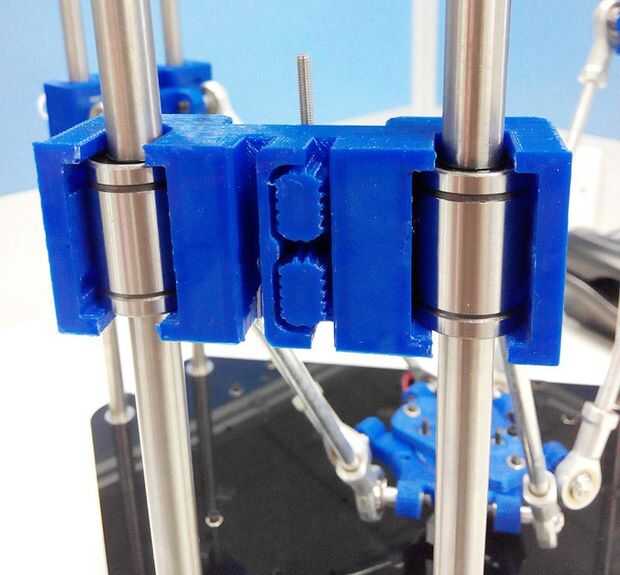

Montar el carro en las barras donde el cojinete linear es, introduzca los cojinetes en la ranura.

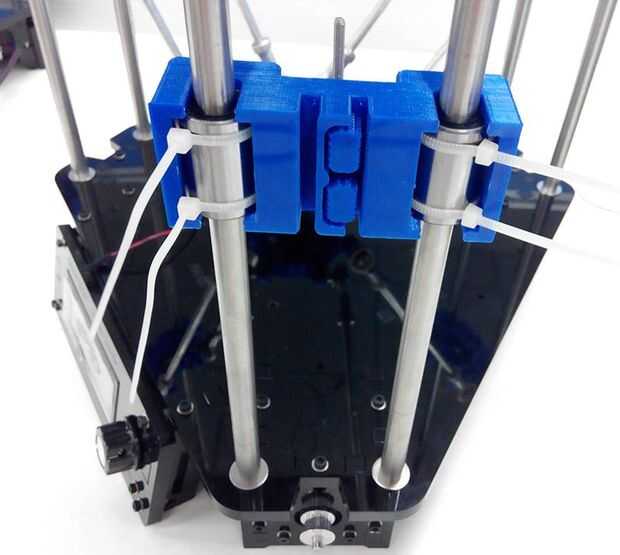

Step5. Atar el carro y los rodamientos con dos abrazaderas de plástico.

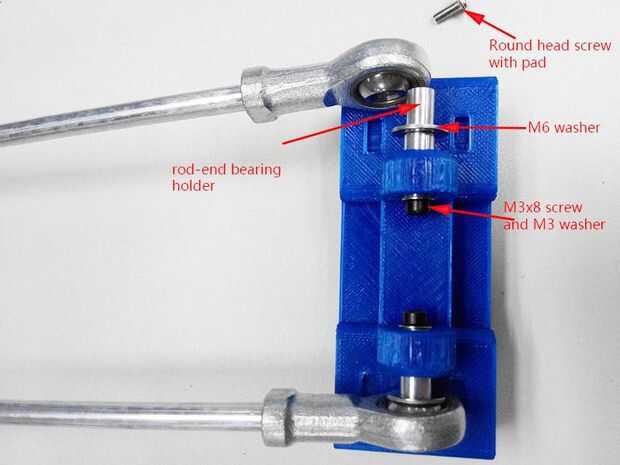

Para ayudarle a ver claramente, aquí es un cuadro detallado para el transporte.
