Paso 18: cableado

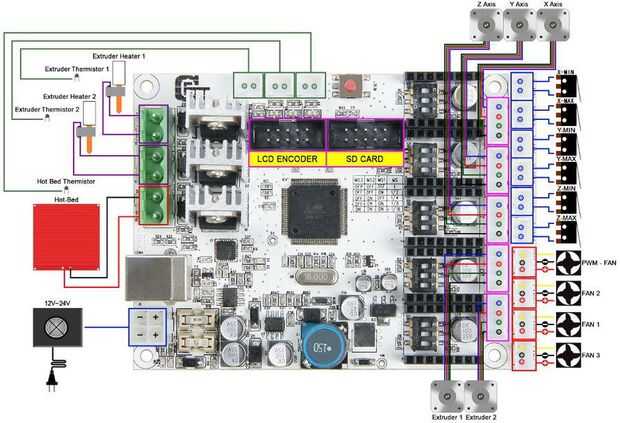

Antes de comenzar el cableado, por favor tome un vistazo a los esquemas de cableado.
Puedes ver la imagen original aquí.
Paso 1. Conecte los cables para los motores.
1) Conecte los cables para el motor del eje x.

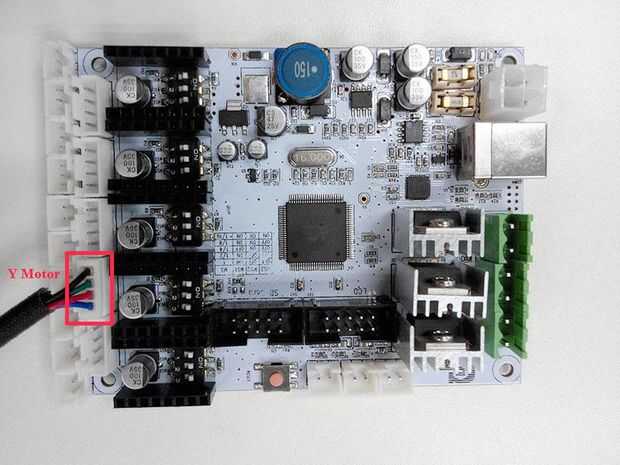

2) Conecte los cables para el motor del eje y.

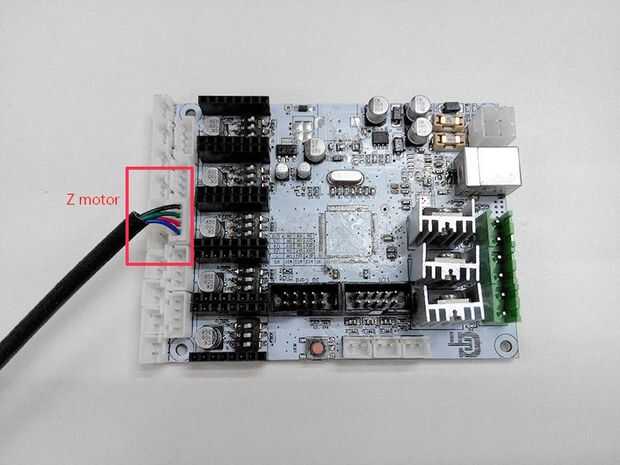

3) Conecte los cables para el motor del eje z.

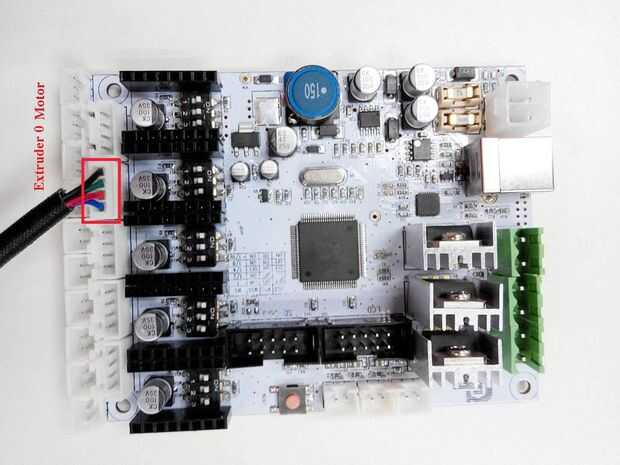

4) Conecte el estirador
Paso4. Conecte los cables de calefacción.

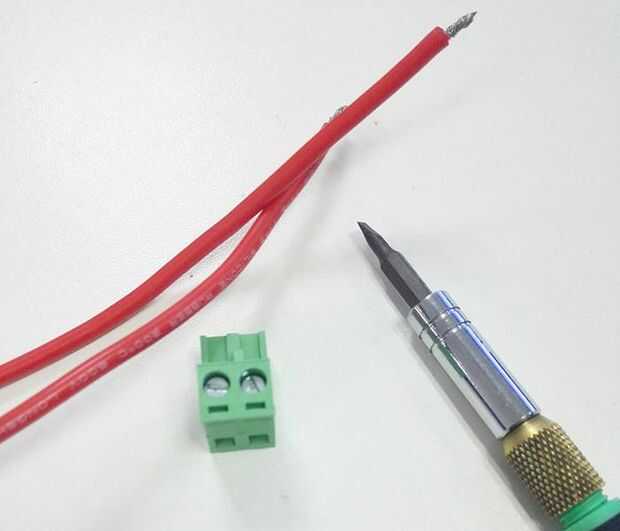

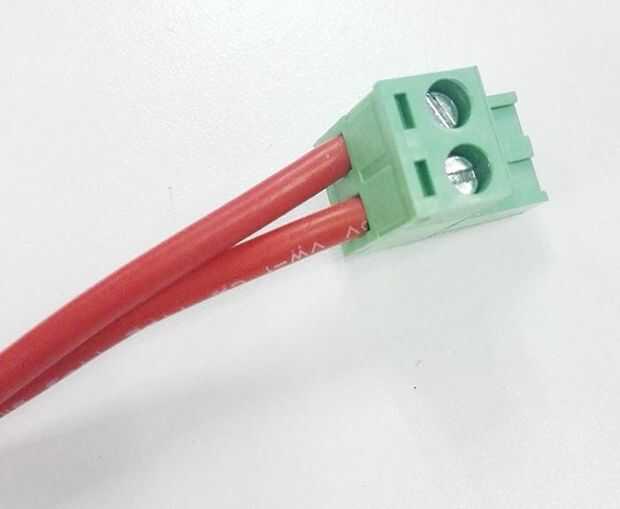

Suelto los tornillos en la terminal verde y poner los cables rojos en la ranura y atornillar para arriba.
* Hay no "+" y "-" para los cables de la calefacción

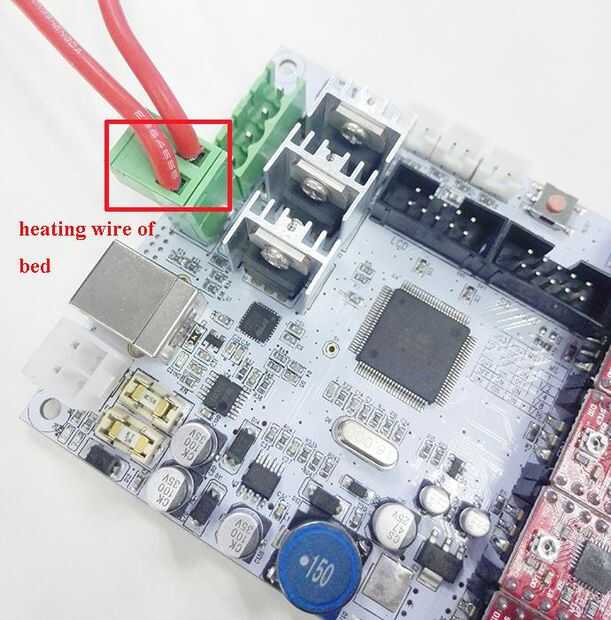

1) Conecte los cables de calefacción para heatbed.
2) Conecte los cables de calefacción para el estirador.
Paso4. Conecte los cables de termistor.

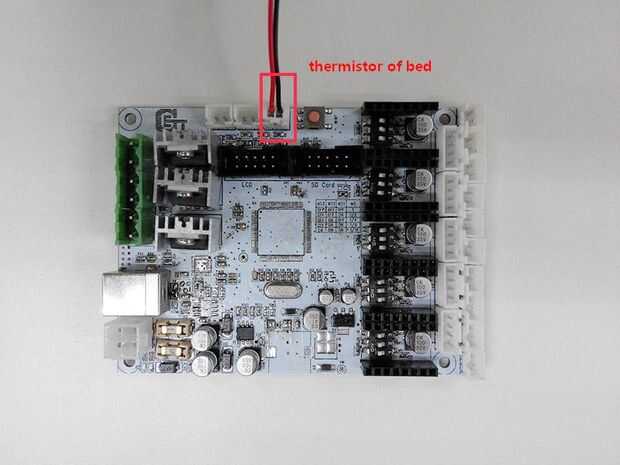

1) Conecte los cables de termistor de heatbed.

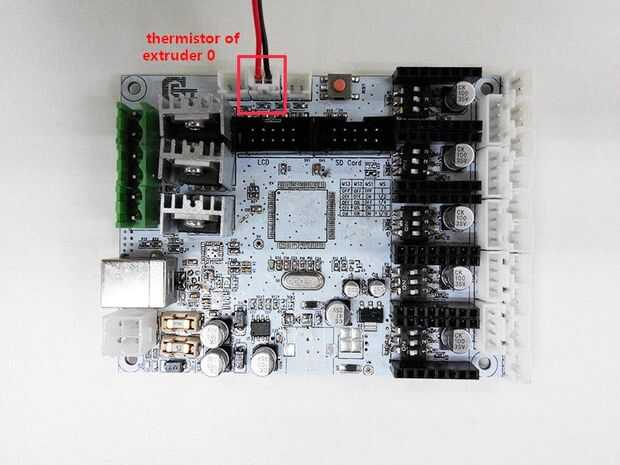

2) Conecte los cables de termistor de extrusora 0.
Step5. Conecte los cables de tope.
Tope X 3

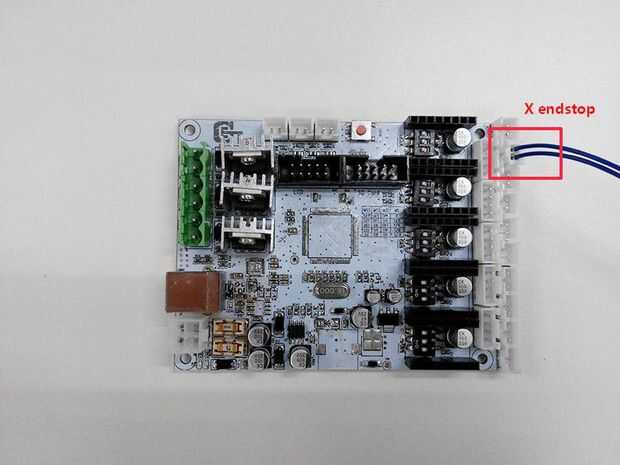

1) Conecte los cables de tope del eje x en X-max.

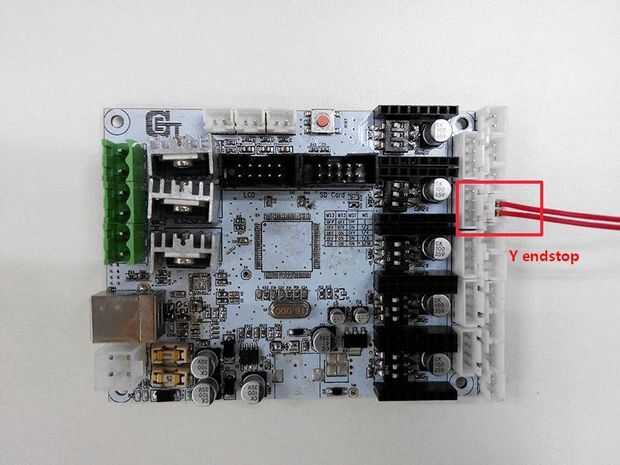

2) Conecte los cables de tope del eje y en Y-max.

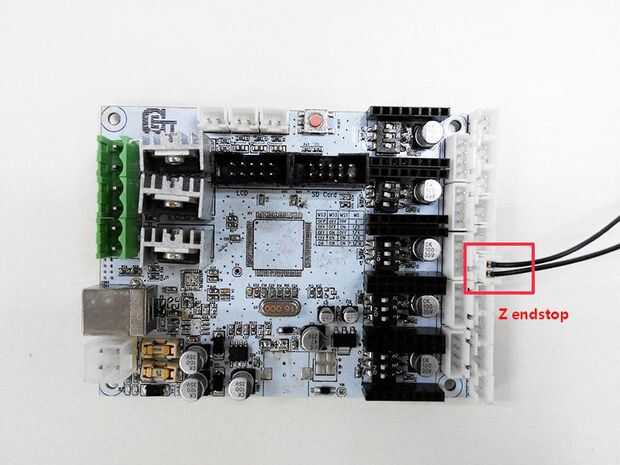

3) Conecte los cables de tope del eje z en Z-max.
Step6. Conecte los cables para el ventilador.

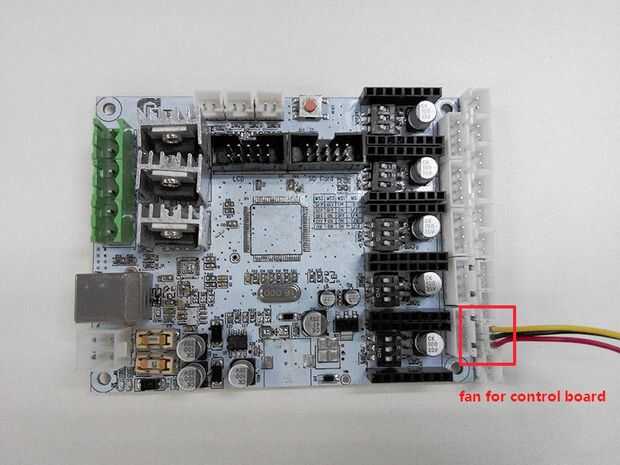

1) Conecte el ventilador para tablero de control en FAN1.
2) Conecte el ventilador para el estirador en FAN3.

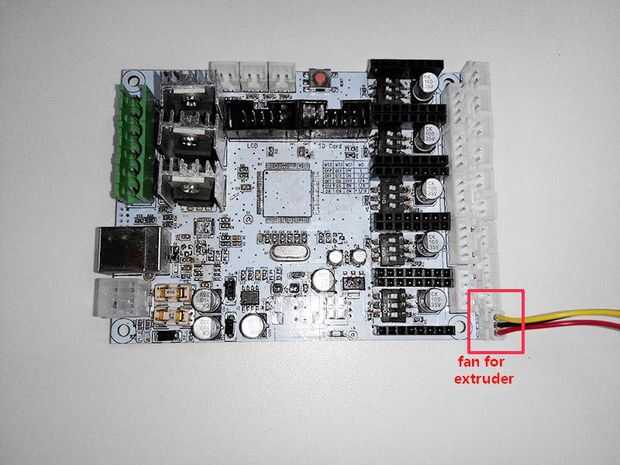

3) Conecte el ventilador para hotend en el ventilador PWM.
STEP7. Conecte los cables de panel LCD.
Hay dos cables, uno es para el codificador de LCD, el otro es para tarjeta SD, conecte invertido.
Paso8. Conecte los cables de alimentación.
1 cable de alimentación X
Enchufe el otro extremo en el adaptador de red. No te olvides de taparla.

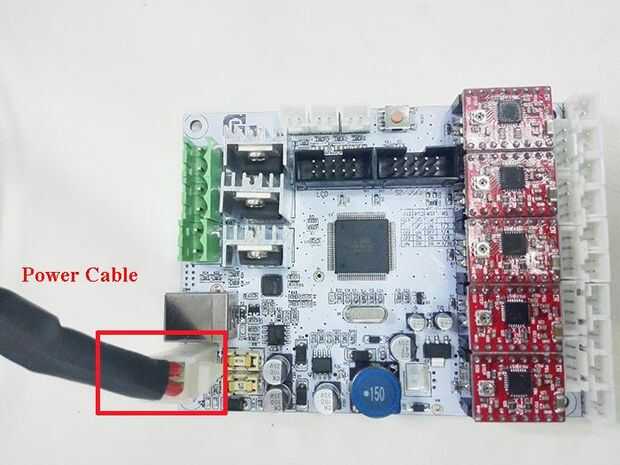

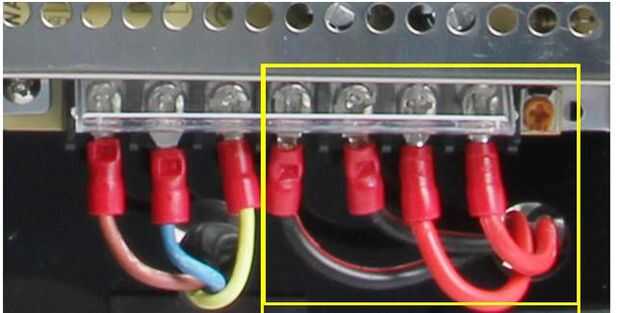

Step9.Connect el cable de alimentación al conector de entrada de fuente de alimentación
1 x cable de alimentación de 3D
Como se muestra en el cuadro rojo.
Eso es todo para el cableado del GT2560.
Como no hay lugar para el adaptador de red en esta impresora, usted debe tomar buen cuidado de él; manténgalo alejado de los niños y las mascotas.
