Instrucción de edificio G2 mini Delta Rostock (3 / 19 paso)

Paso 3: Montar el panel LCD

1 marco de X LCD

Soporte LCD X 2

1 X LCD2004

4 x tuerca cuadrada

4 X M3 X 16 tornillo

4 X M3 X 12 tornillo

Espaciador de X 4

8 x arandela M3

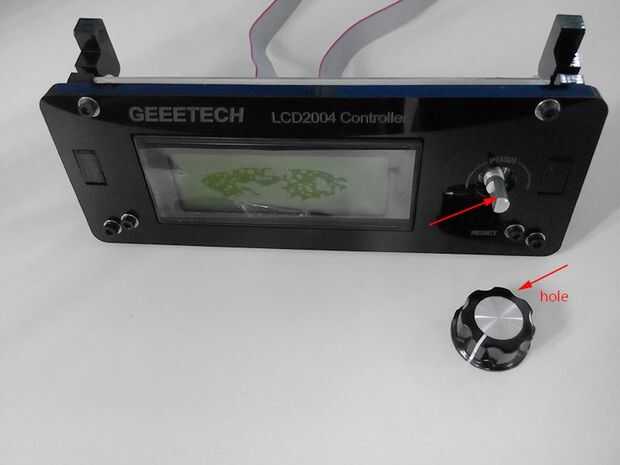

1 X mando

Paso 1. Montar la placa con marco y soporte LCD juntos, el tornillo M3 X 16 tornillos y tuercas cuadradas M3.

Step2. Enchufe al separador de tipo de aeronave en el orificio del 4 tornillo en el LCD2004.

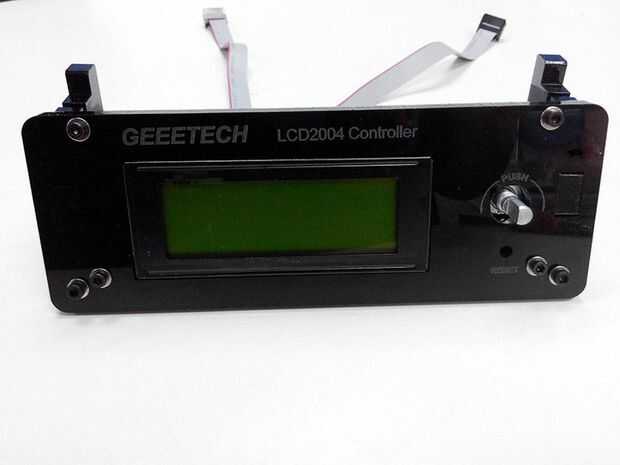

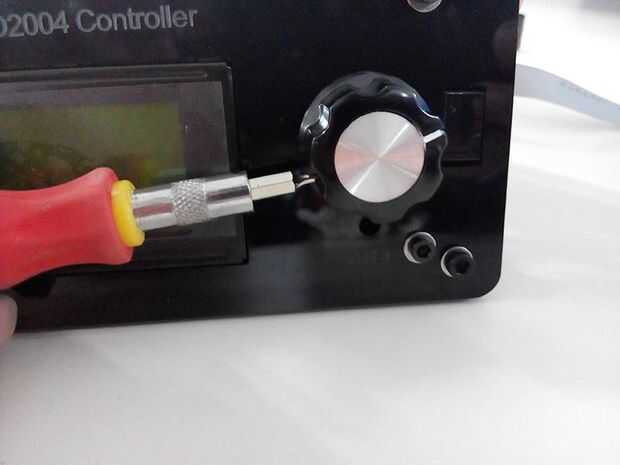

Paso 3. Atornille el marco y LCD2004 con 4 tornillos de M3 X 12.

Paso 3. Atornille el marco y LCD2004 con 4 tornillos de M3 X 12.

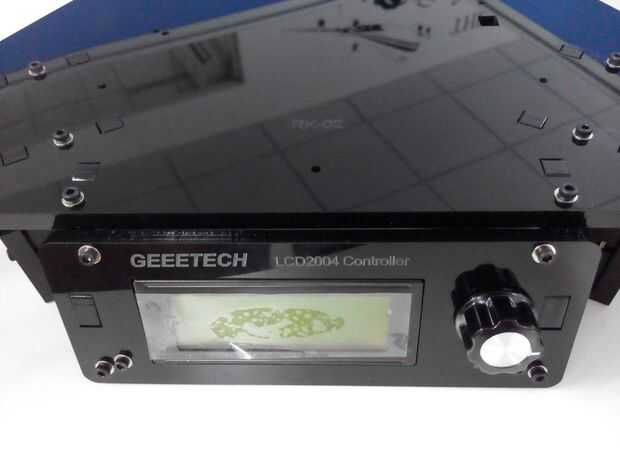

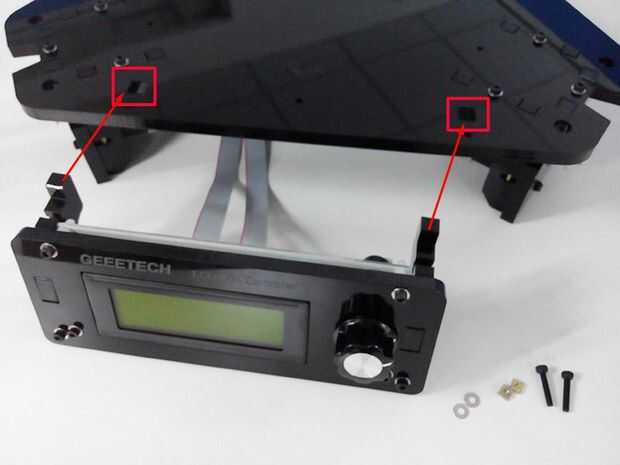

Paso4. Monte el kit de LCD montado en la placa base. Tornillo para arriba con 2 tornillos M3 X 16 y tuercas cuadradas M3.
