Paso 8: Unidad de montaje de la rueda
Montaje de la rueda 3 X unidad
3 x soporte de rueda impulsada
Rodamientos 6 x 624zz
3 X M3 X 16 tornillo
6 M3 X X 25 tornillo
3 X M4 X 25 tornillo
6 x tuerca M3
3 x tuerca M4
3 x tuerca de mariposa
15 x arandela M3
Paso 1. Montar el soporte de rueda de coche en A1; tornillo les con M3 X 25 tornillos, tuerca M3 y las arandelas.

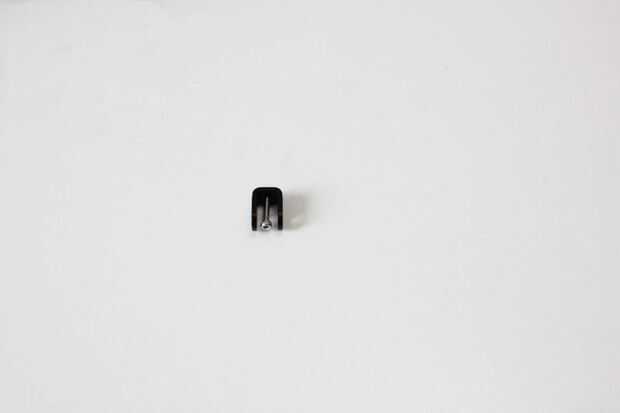

Step2. El M3 x 16 tornillo a través del soporte de rueda de tracción del hilo de rosca.

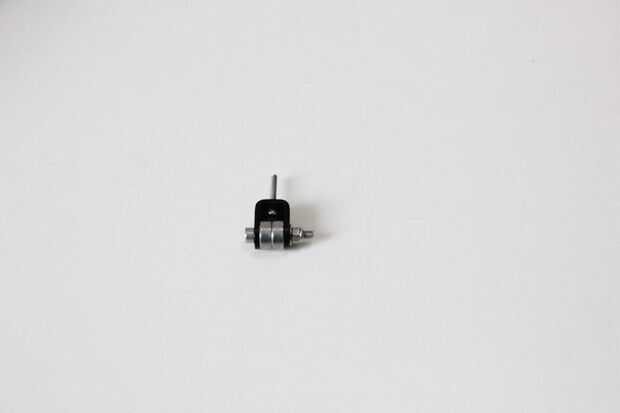

Paso 3. Poner el M4 x25 tornillo a través de los orificios con los dos rodamientos de 624ZZ en el medio. Fije el otro extremo con una tuerca M4.

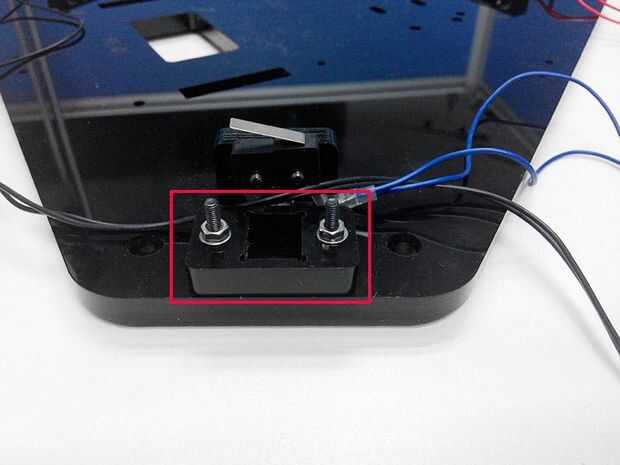

Paso4. Monte el soporte de la rueda de tracción montado en la placa superior. Y el tornillo con una tuerca mariposa. Preste atención a la dirección de la rueda conducida.
Repita los 4 pasos anteriores para las otras 2 ruedas motrices.
