Instrucciones de estilo IKEA (3 / 5 paso)

Paso 3: Corte modelo y captura

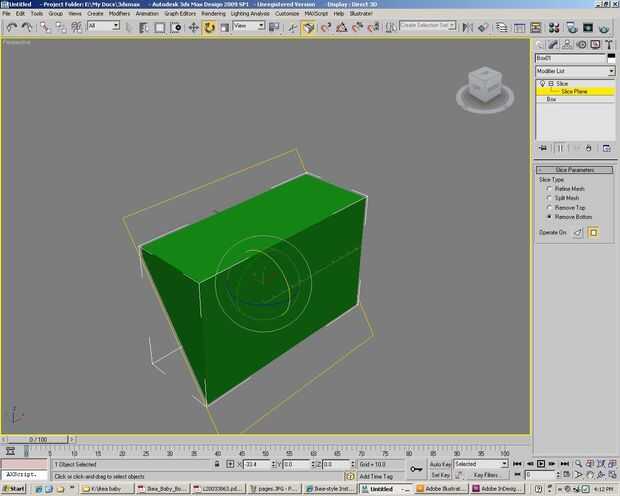

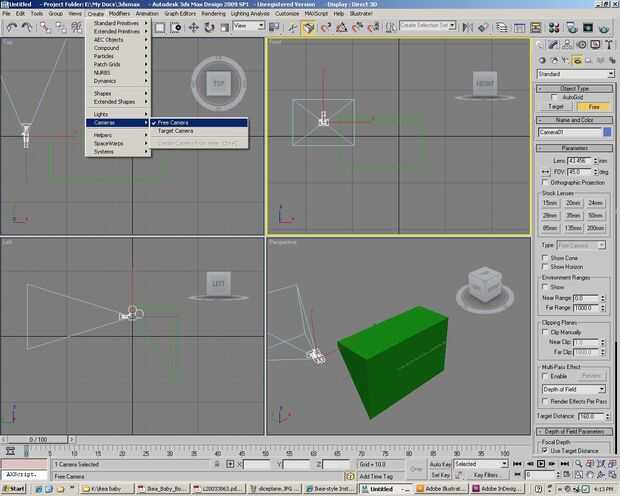

En su software de modelado, crear una serie de "rebanada planos" a corte el modelo en las distintas partes que desee y crea las cámaras para ver el modelo desde los ángulos que usted necesita para el manual. En mi caso, Esto requirió 16 aviones y 2 cámaras.

Ahora, girando los planos de corte encendido o apagado, puede aislar las piezas del modelo y procesar las imágenes.

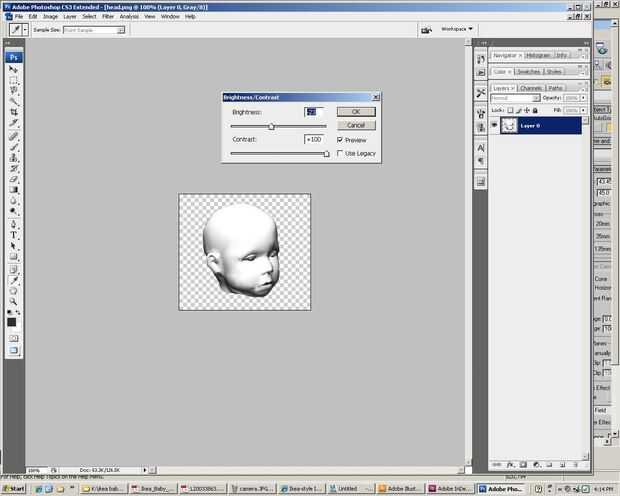

Si es necesario, abra las imágenes en Photoshop y ajustar contraste y brillo hasta que haya algo que se ve decente. Recuerde, se supone para parecer un dibujo lineal de Ikea al final.

Es posible que usando algo como el plugin ilustran para 3dsmax, usted podría hacer una más convincente línea dibujo, pero no pude hacer que funcione. En cambio, acaba de cumplir el contraste completamente para arriba y el brillo hacia abajo un poco en cada imagen; Estaba satisfecho con el resultado final.

Para ayuda con 3dsmax y otro software de modelado, revisa esta página web, con un montón de consejos y tutoriales en vídeo: http://designreform.net/
