Paso 2: Montar el marco principal
El marco principal (la base del grabador) es muy fácil de armar pero debes recordar que inserte las tuercas M4 dentro de los lados más largos de aluminio perfilados.

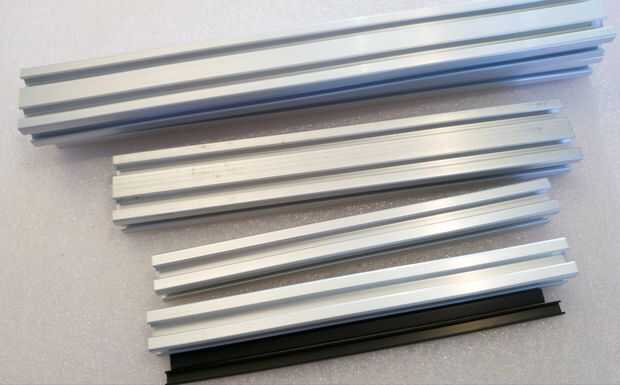

Para completar este paso va a utilizar: el aluminio más largo dos perfiles piezas (el lado largo del bastidor principal), 8 tuercas M4, frente de acrílico y parte posterior del bastidor principal.
¡ IMPORTANTE!

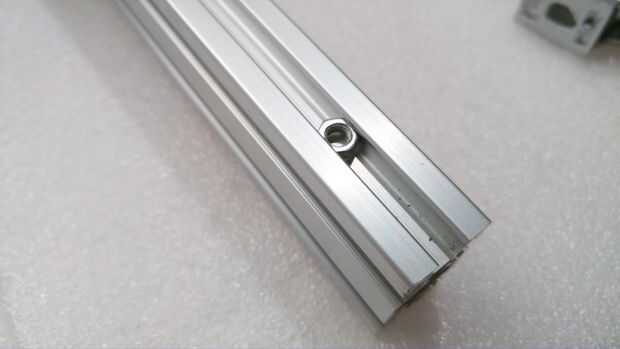

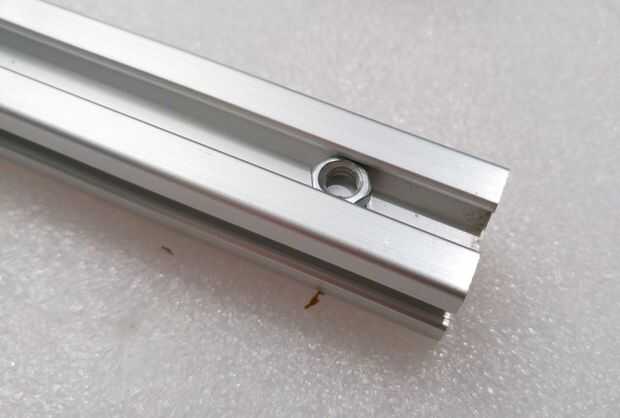

Inserte cuatro tuercas M4 en cada riel lateral de los soportes más largos (la cara del lado interno de la estructura): two en el carril de la parte superior y uno en el travesaño superior. Estas tuercas se utilizará en los pasos a seguir para agregar que el lado apoya al marco principal y para fijar la correa de dientes para el eje y.
Utilizarás un total de ocho tuercas M4.
Si se olvida este paso sencillo estás obligado a desmontar el cuadro más adelante.

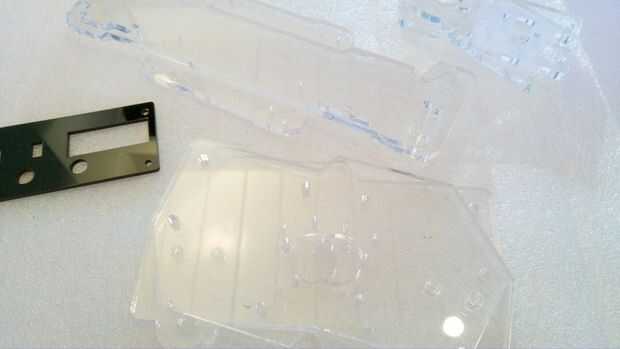

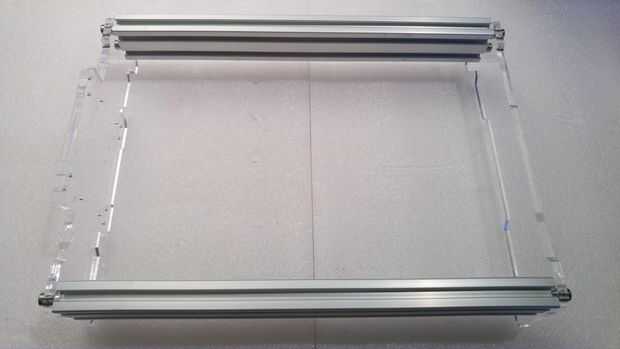

La primera imagen muestra lo que debe recibir a final de este paso. Para montar el bastidor principal utilizará las piezas de aluminio perfiladas ya y el delantero y posteriores componentes acrílico (ver tercera imagen)

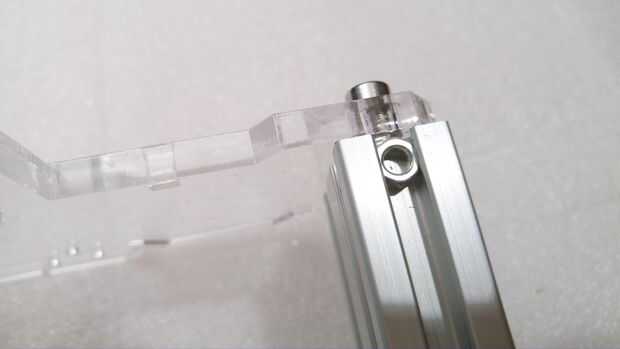

Las imágenes siguiente muestra cómo las tuercas aparecen después de la Asamblea y cómo bloquear el aluminio soporta las piezas de acrílico.

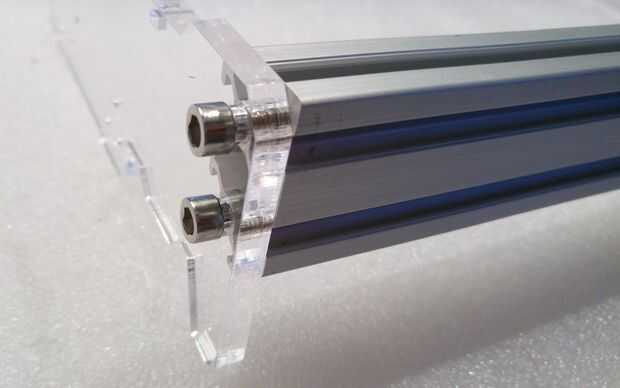

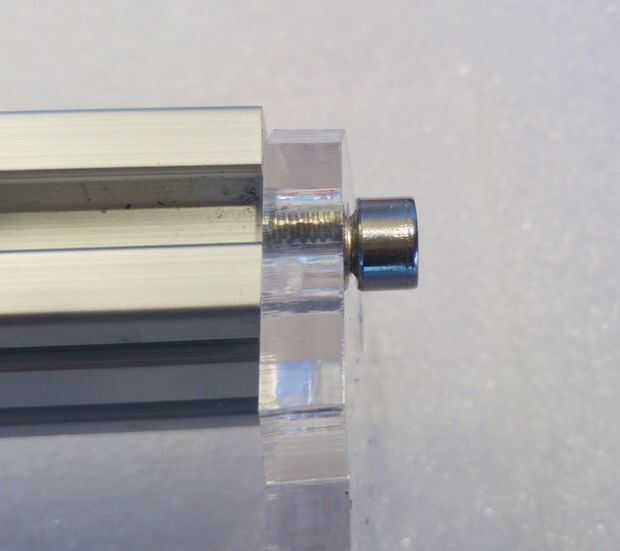

El soporte de aluminio perfilado (lados más largos) debe ser colocados verticalmente y bloqueada a los lados de acrílico con dos tornillos Allen M4 en cada lado.
